Contacto Formado con Desviación por Retorno Elástico: Guía Completa de Inspección Visual
"La desviación por retorno elástico en contactos formados provoca inconsistencias dimensionales que los inspectores humanos no pueden detectar de manera confiable. Los sistemas de visión impulsados por aprendizaje profundo evalúan cada pieza a velocidad de producción, capturando desviaciones angulares sutiles que de otro modo escaparían hacia los clientes."
El Problema: Por Qué los Defectos de Retorno Elástico Escapan
Los contactos formados son componentes críticos en los conectores eléctricos, y la desviación por retorno elástico representa uno de los problemas de control de calidad más desafiantes en las operaciones de estampado y formado. Cuando el metal no mantiene su forma prevista después del formado, las inconsistencias dimensionales resultantes pueden causar fallas catastróficas en el campo.
Defectos Comunes Asociados con la Desviación por Retorno Elástico:
- Errores de compensación por sobredoblado — el ángulo del contacto excede la especificación debido a un ajuste incorrecto del herramental
- Fallas por doblado insuficiente — deformación insuficiente deja los contactos fuera de ventanas de tolerancia aceptables
- Retorno elástico asimétrico — recuperación de material desigual crea geometrías de contacto torcidas o inclinadas
- Espaciado de brecha de contacto variable — distancias inconsistentes entre superficies de acoplamiento afectan el rendimiento eléctrico
- Variaciones de endurecimiento por trabajo — diferencias en propiedades del material causan recuperación elástica impredecible
- Curvatura de borde y deformación de labio — distorsiones secundarias en radios de doblado por liberación de tensión residual
La inspección manual de estos defectos es fundamentalmente poco confiable. Los inspectores humanos experimentan caídas de precisión inducidas por fatiga de hasta un 30% en un solo turno, y las desviaciones angulares sutiles involucradas —a menudo medidas en fracciones de grado— superan los límites de la percepción visual sin ayuda a velocidades de producción.
La Solución: Visión de Máquina y Aprendizaje Profundo
Los sistemas de visión basados en reglas tradicionales tienen dificultades con la desviación por retorno elástico porque el defecto se manifiesta como un espectro continuo en lugar de una condición binaria de pasa/falla. El aprendizaje profundo cambia completamente esta ecuación, permitiendo que los sistemas de inspección aprendan las firmas visuales sutiles que distinguen la variación aceptable de la desviación rechazable.
Las redes neuronales entrenadas con miles de ejemplos etiquetados desarrollan una comprensión intuitiva de cómo se ve "bueno", incluyendo bandas de tolerancia aceptables que serían imposibles de definir mediante programación explícita.
El enfoque de Overview.ai ofrece inspección consistente y objetiva a plena velocidad de línea. El sistema OV80i evalúa cada pieza individual contra estándares de calidad aprendidos, eliminando los enfoques basados en muestreo que permiten que los contactos defectuosos lleguen a los clientes.

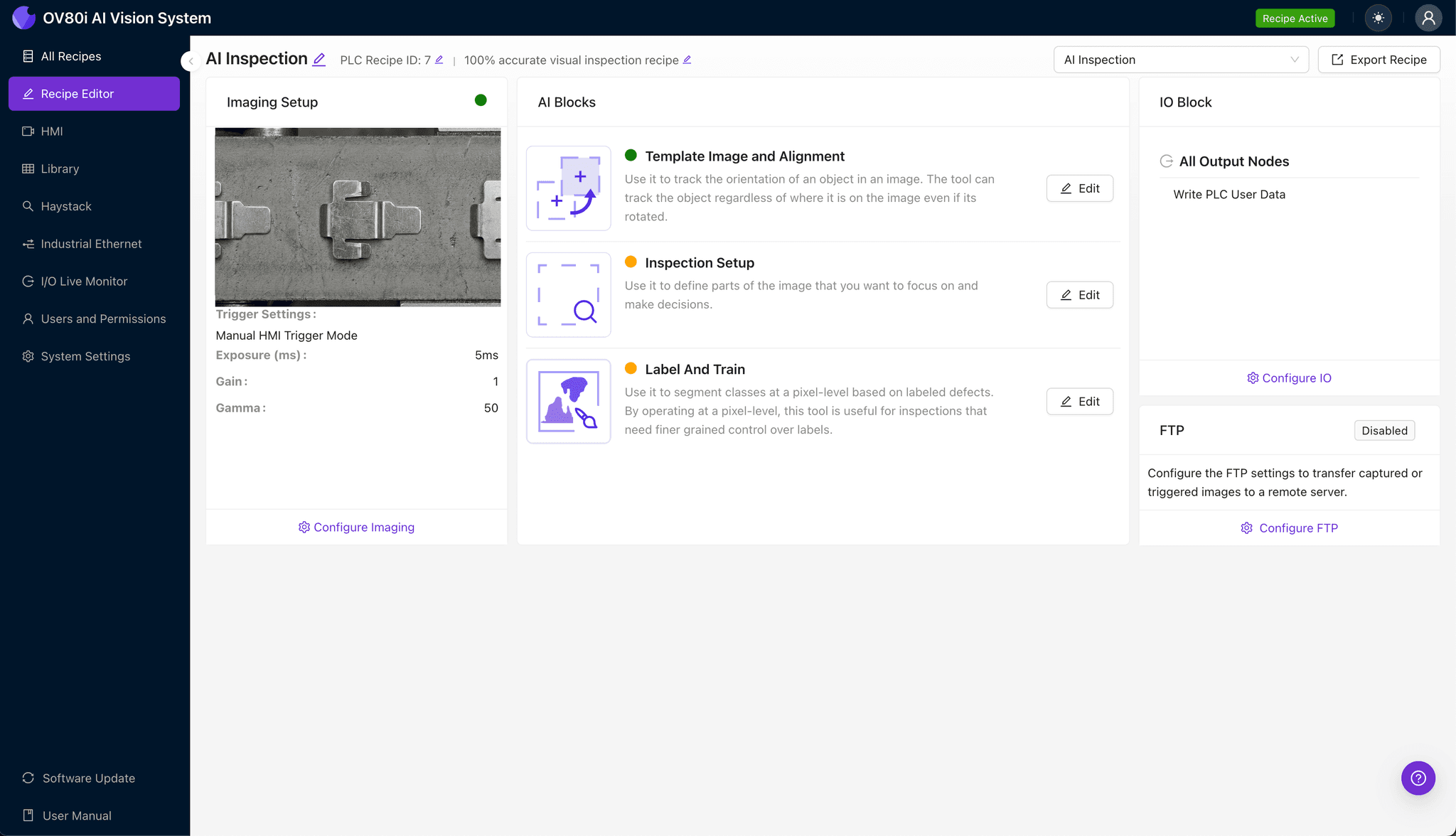

Paso 1: Configuración de Imagen
Posicione el contacto formado bajo el sistema de cámara OV80i, asegurando que las zonas de doblado críticas y las superficies de contacto sean claramente visibles. La presentación consistente de la pieza es esencial; considere una sujeción que mantenga una orientación repetible.
Haga clic en "Configurar Imagen" en la interfaz de Overview para acceder al panel de Configuración de Cámara. Ajuste la exposición para capturar una definición de borde nítida en los radios de doblado, y ajuste la ganancia para revelar variaciones superficiales sutiles sin introducir ruido.
Haga clic en "Guardar" para fijar sus parámetros de imagen optimizados.

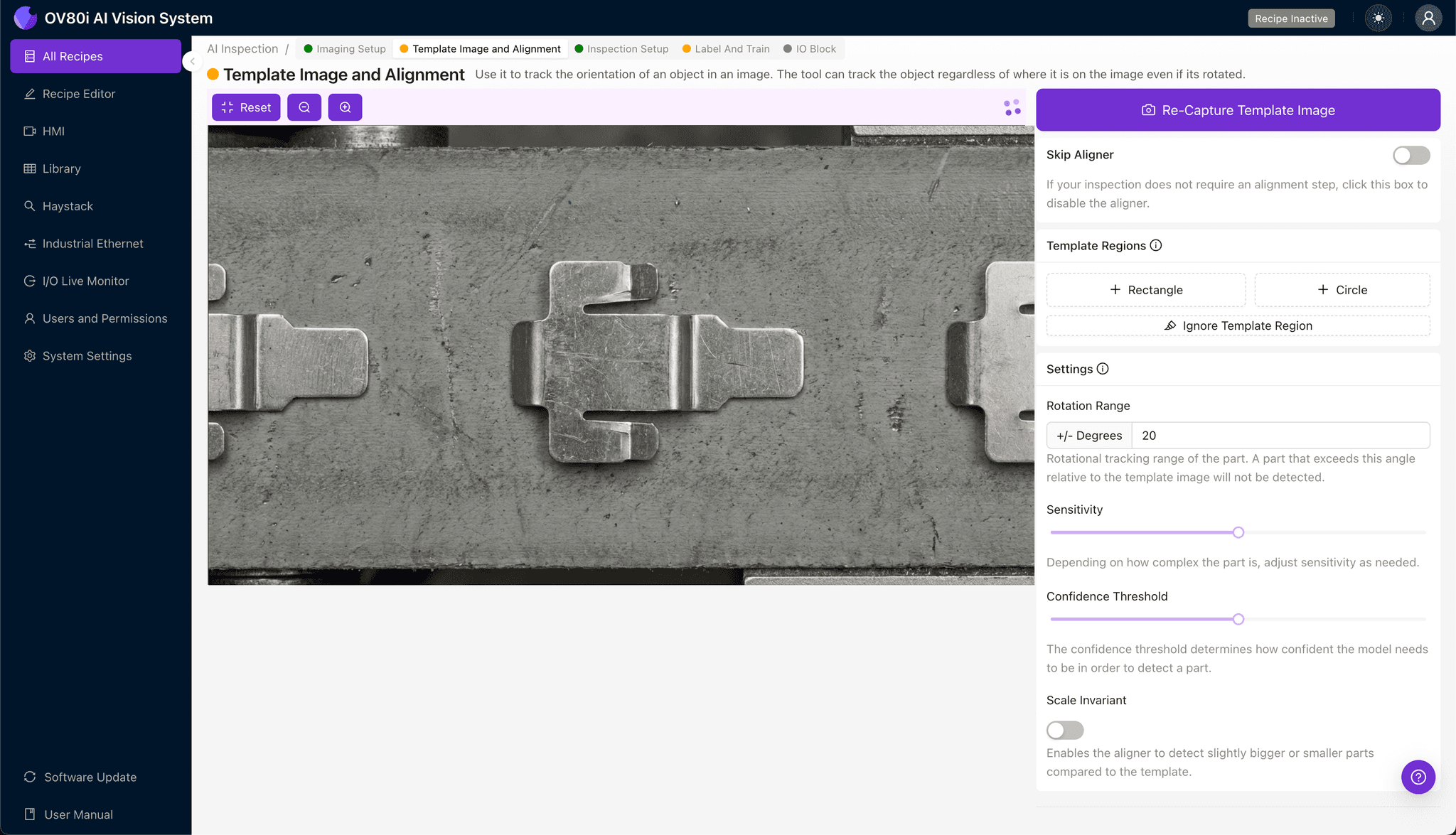

Paso 2: Alineación de Imagen
Navegue a la sección "Imagen de Plantilla" dentro del menú de configuración. Capture una plantilla usando un contacto conocido como bueno que represente su geometría formada ideal.
Haga clic en "+ Rectángulo" para agregar una región de alineación alrededor del cuerpo principal del contacto. Posicione este rectángulo para abarcar características geométricas estables que no variarán entre piezas buenas.
Establezca el "Rango de Rotación" en 20 grados para adaptarse a diferencias menores de orientación en la presentación de piezas mientras mantiene una alineación confiable.

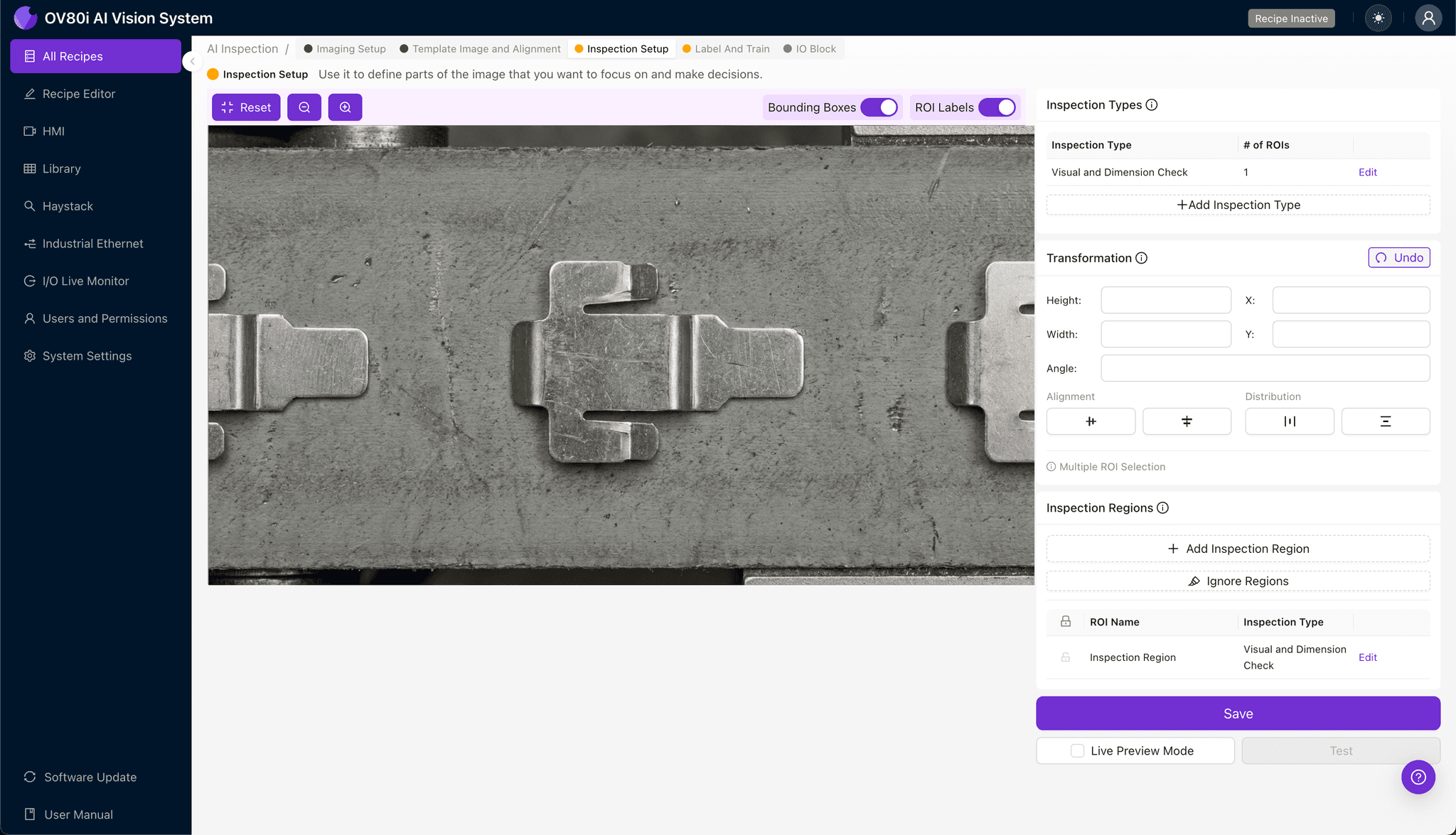

Paso 3: Selección de Región de Inspección
Navegue a "Configuración de Inspección" para definir dónde debe enfocar su análisis el sistema. Este paso es crítico para la detección de retorno elástico, ya que está dirigiendo la atención de la IA a las zonas donde se manifiesta la desviación.
Renombre sus "Tipos de Inspección" para reflejar los modos de falla específicos: "Ángulo de Doblado Principal", "Brecha de Contacto" o "Alineación de Punta".
Haga clic en "+ Agregar Región de Inspección" para cada área crítica. Redimensione el cuadro delimitador amarillo para cubrir radios de doblado, puntas de contacto y zonas de brecha donde la desviación por retorno elástico es más visible.
Haga clic en "Guardar" para confirmar sus regiones de inspección.

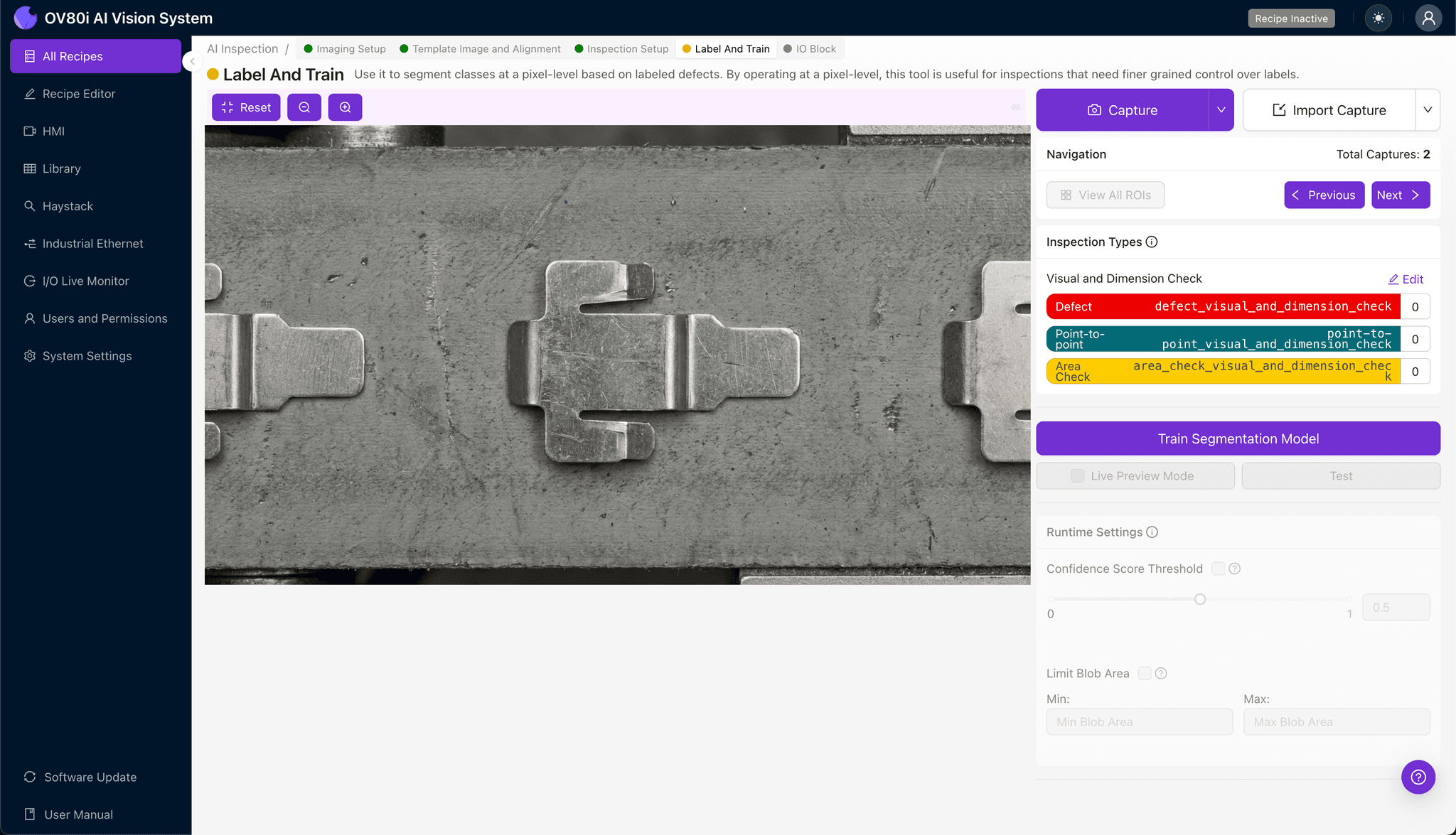

Paso 4: Etiquetado de Datos
El proceso de etiquetado con intervención humana es donde su experiencia en calidad queda incorporada en el modelo de IA. Este paso transforma el conocimiento tácito en una capacidad de inspección sistemática y repetible.
Revise las imágenes capturadas y etiquete cada una como Buena o Mala basándose en sus estándares de calidad. Sea decisivo: las etiquetas ambiguas crean modelos ambiguos.
Incluya muestras representativas en todo el rango de variación aceptable. De manera crítica, incorpore modos de falla conocidos y casos límite para enseñar al sistema exactamente dónde se encuentran sus límites de tolerancia.

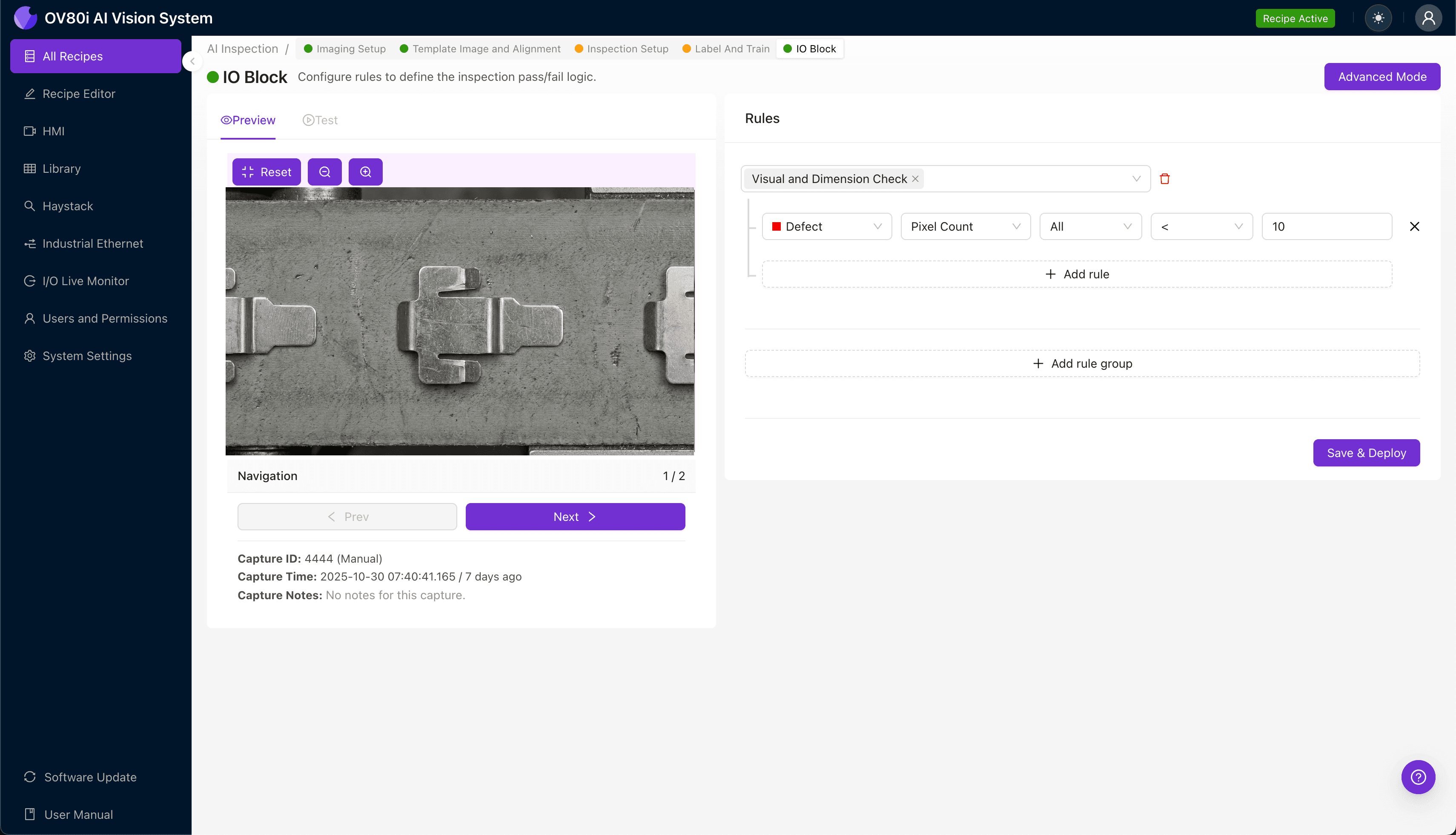

Paso 5: Creación de Reglas
Con su modelo entrenado listo, establezca la lógica de pasa/falla basada en sus Tipos de Inspección definidos. Configure umbrales de confianza que equilibren la tasa de escape contra los costos de rechazo falso.
Controle la aceptación automatizada directamente en la línea de producción. Las piezas que cumplen todos los criterios de inspección avanzan automáticamente, mientras que los contactos sospechosos son desviados para revisión secundaria o rechazo.
Resultados Clave y ROI
Implementar inspección visual automatizada para la desviación por retorno elástico en contactos formados genera un impacto empresarial medible:
- Reducción de tasas de desperdicio — detecte tendencias de desviación temprano y ajuste los parámetros de formado antes de producir grandes lotes rechazados
- Mayor rendimiento — elimine cuellos de botella de inspección con evaluación en línea del 100% a plena velocidad de producción
- Cumplimiento y trazabilidad — mantenga registros completos de inspección para requisitos de calidad automotriz, aeroespacial y de dispositivos médicos
- Información para mejora de procesos — analice patrones de defectos para identificar desgaste de herramental, variaciones de lote de material y deriva de parámetros de formado
Conclusión
La desviación por retorno elástico en contactos formados exige una precisión de inspección que los operadores humanos simplemente no pueden mantener. La plataforma de aprendizaje profundo de Overview.ai transforma este desafiante problema de control de calidad en un proceso resuelto, ofreciendo evaluación consistente y objetiva de cada pieza a velocidad de producción.
¿Listo para eliminar escapes de retorno elástico de su línea de formado de contactos? Contacte a Overview.ai para programar una evaluación de viabilidad con sus piezas reales.
