Escudo Estampado con Marcas de Acuñado que Afectan el Sello EMI: Guía de Inspección con Visión de Máquina

El Problema: Por Qué los Defectos de Marcas de Acuñado Comprometen el Rendimiento del Blindaje EMI

Los escudos metálicos estampados son componentes críticos en los ensamblajes electrónicos, proporcionando protección contra interferencias electromagnéticas (EMI) para los circuitos sensibles. Cuando las operaciones de acuñado producen marcas inconsistentes o irregularidades superficiales, las fallas resultantes en la interfaz del sello pueden hacer que ensamblajes completos no cumplan las normas EMC.

Defectos Comunes en Escudos Estampados con Marcas de Acuñado

• Profundidad de acuñado incompleta — impresiones superficiales que no crean superficies de contacto de sello adecuadas
• Desalineación de marcas de acuñado — marcas descentradas o torcidas que impiden la compresión uniforme de la junta
• Rebabas en los bordes del acuñado — material elevado que crea espacios en la interfaz del sello EMI
• Irregularidades en el flujo de material — desplazamiento metálico desigual que causa ondulación en la superficie del sello
• Agrietamiento en los límites del acuñado — micro-fracturas por presión de formado excesiva o fatiga del material
• Variación dimensional en la geometría del acuñado — perfiles de marca inconsistentes que afectan el acoplamiento sello-escudo

Los inspectores humanos tienen dificultades con estos defectos debido a su naturaleza sutil y repetitiva. La fatiga aparece rápidamente al examinar cientos de escudos idénticos por hora, y las variaciones a nivel de micrones en la profundidad de acuñado son a menudo invisibles a simple vista bajo las condiciones de iluminación de producción.

La Solución: Inspección Visual con IA para la Calidad de Escudos EMI

Los sistemas de visión de máquina equipados con algoritmos de aprendizaje profundo sobresalen en la detección de las variaciones superficiales sutiles que definen la calidad del acuñado. A diferencia de los sistemas basados en reglas que requieren programación explícita para cada tipo de defecto, las redes neuronales aprenden a reconocer los patrones complejos que diferencian las piezas aceptables de los rechazos.

El enfoque de Overview.ai ofrece inspección consistente y objetiva a plena velocidad de línea, examinando cada escudo estampado sin la variabilidad inherente a los métodos de muestreo manual. La plataforma OV80i procesa imágenes de alta resolución en milisegundos, marcando piezas sospechosas antes de que avancen a las operaciones de ensamblaje donde los costos de retrabajo se multiplican.

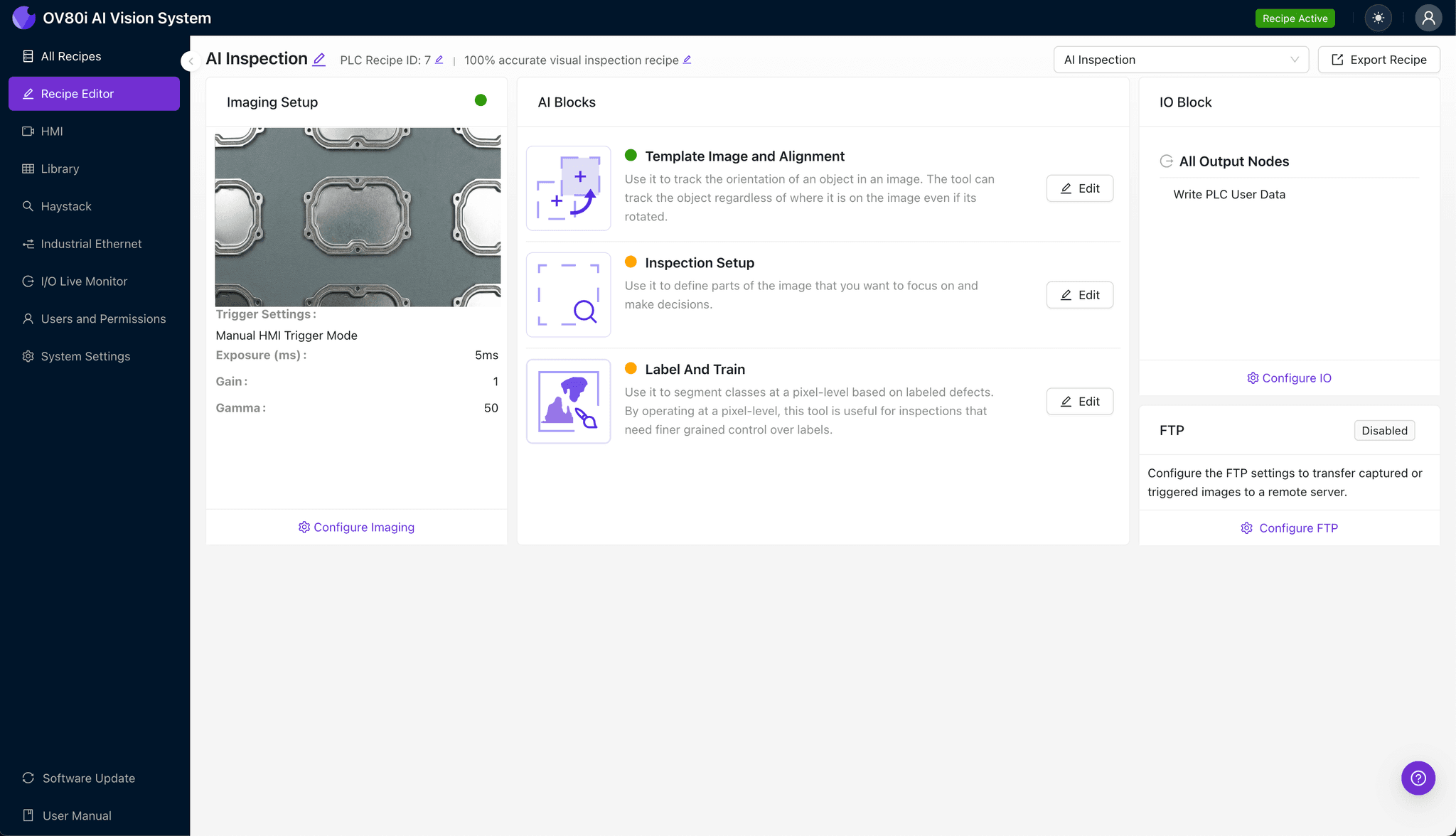

Paso 1: Configuración de Imagen

Posicione el escudo estampado bajo la cámara con las marcas de acuñado hacia arriba, asegurando que las superficies de contacto del sello EMI sean completamente visibles dentro del campo de visión. La sujeción adecuada en esta etapa es esencial: el escudo debe estar plano y estable para eliminar sombras o reflejos que podrían obscurecer características críticas.

Haga clic en "Configurar Imagen" para acceder al panel de Configuración de Cámara. Ajuste la exposición para revelar detalles de textura superficial en las áreas acuñadas sin sobreiluminar los puntos brillantes, y ajuste la ganancia para equilibrar la intensidad de señal contra el ruido de imagen.

Haga clic en "Guardar" para fijar sus parámetros de imagen antes de continuar.

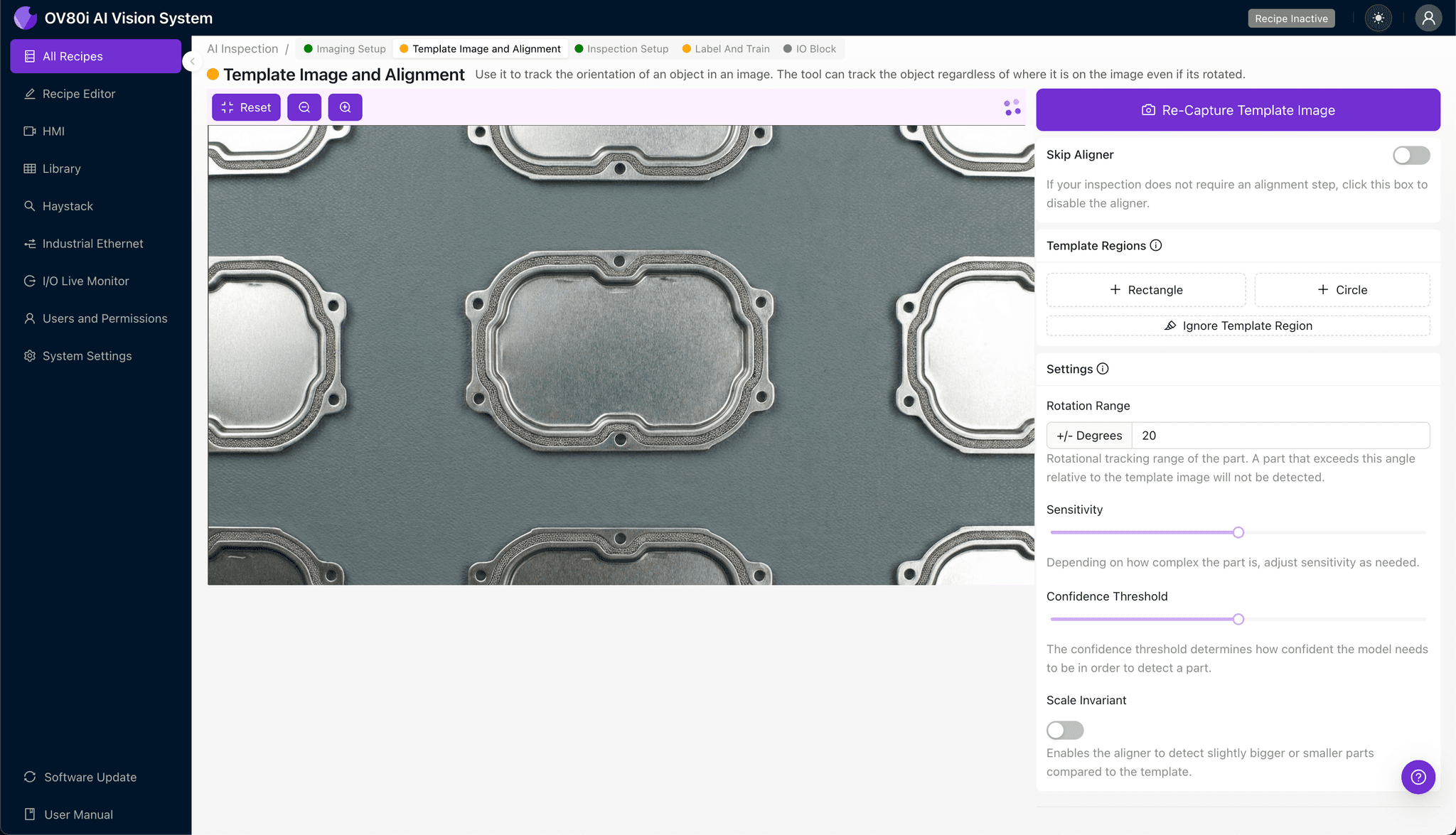

Paso 2: Alineación de Imagen

Navegue a "Imagen de Plantilla" en el menú de configuración. Capture una plantilla usando un escudo conocido como bueno que represente la orientación ideal de la pieza y la ubicación de las marcas de acuñado.

Haga clic en "+ Rectángulo" para agregar una región alrededor del cuerpo principal del escudo, abarcando todas las marcas de acuñado y las áreas de contacto del sello. Esta región enseña al sistema cómo localizar y orientar las piezas entrantes.

Establezca el "Rango de Rotación" en 20 grados para adaptarse a la variación típica de colocación de piezas en el transportador o el útil de inspección.

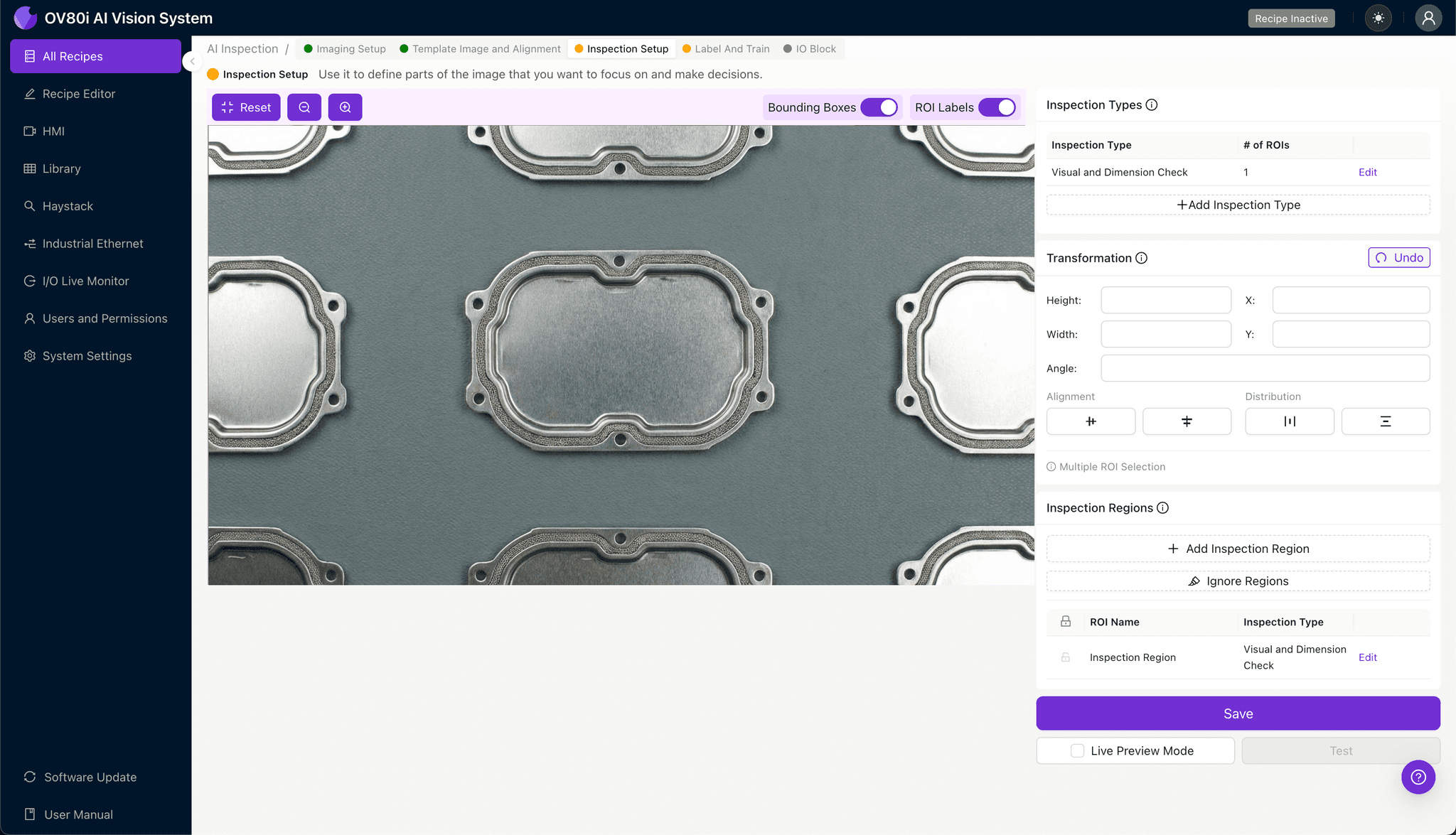

Paso 3: Selección de Región de Inspección

Navegue a "Configuración de Inspección" para definir dónde debe enfocar su análisis el sistema. Renombre sus "Tipos de Inspección" con etiquetas descriptivas como "Zona_Profundidad_Acuñado" o "Área_Superficie_Sello" para mayor claridad en los reportes de producción.

Haga clic en "+ Agregar Región de Inspección" para crear zonas de análisis dirigidas. Redimensione el cuadro delimitador amarillo sobre cada área crítica de defectos, específicamente las superficies acuñadas y la interfaz del sello perimetral donde ocurre el contacto con la junta.

Haga clic en "Guardar" después de posicionar todas las regiones de inspección.

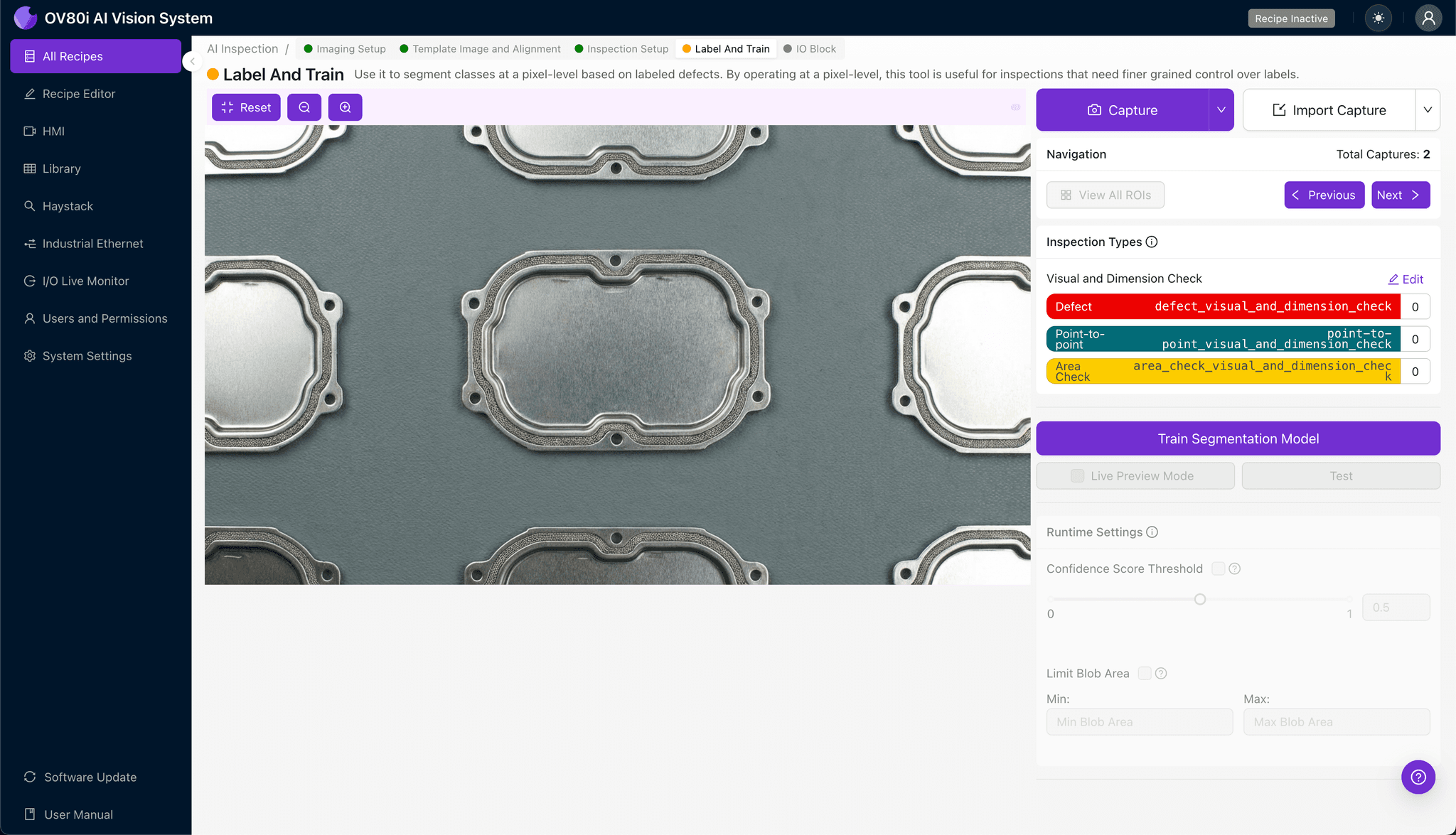

Paso 4: Etiquetado de Datos

El proceso de etiquetado con intervención humana es donde su experiencia en manufactura entrena el modelo de IA. Conforme los escudos pasan por el sistema, los operadores revisan las imágenes capturadas y las categorizan como Buenas (acuñado aceptable) o Malas (defectuosas).

Incluya muestras representativas en todo el rango de variación aceptable, así como modos de falla conocidos de su historial de calidad. El modelo aprende mejor de ejemplos diversos: acuñados superficiales, marcas desalineadas, rebabas en los bordes y casos límite, todos contribuyen a un rendimiento de detección robusto.

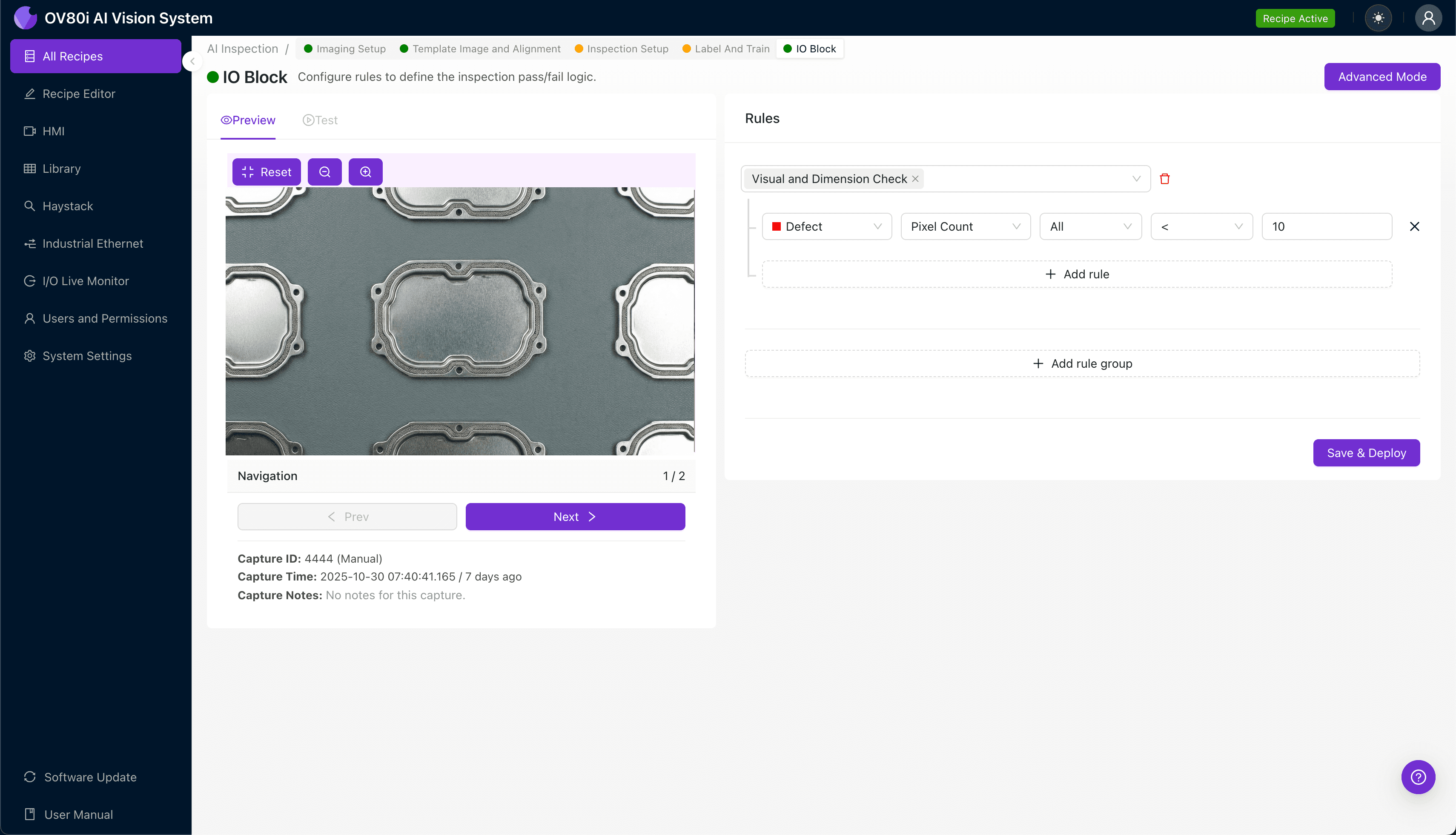

Paso 5: Creación de Reglas

Configure la lógica de pasa/falla basada en sus Tipos de Inspección definidos. Establezca umbrales que reflejen sus especificaciones de calidad, por ejemplo, requiriendo que las tres zonas de acuñado pasen para la aceptación general de la pieza.

Controle la aceptación automatizada en la línea vinculando los resultados de inspección a mecanismos de rechazo o estaciones de desvío. Las piezas marcadas como defectuosas son segregadas automáticamente, asegurando que solo los escudos conformes avancen a la aplicación de junta EMI y el ensamblaje final.

Resultados Clave y ROI

Implementar inspección visual automatizada para escudos EMI estampados genera un impacto empresarial medible:

• Reducción de tasas de desperdicio — detecte defectos de acuñado antes de que las operaciones de ensamblaje de valor agregado multipliquen los costos de retrabajo
• Mayor rendimiento — inspeccione el 100% de las piezas a velocidad de línea sin crear cuellos de botella de inspección
• Cumplimiento y trazabilidad — genere registros de inspección con marca de tiempo para cada escudo, respaldando los requisitos de documentación EMC automotriz y aeroespacial
• Información para mejora de procesos — el análisis de tendencias de patrones de defectos revela desgaste de herramental aguas arriba o deriva de configuración de prensa antes de que ocurran escapes de calidad

Conclusión

Los escudos estampados con marcas de acuñado representan una aplicación de inspección desafiante donde los métodos tradicionales consistentemente tienen un rendimiento inferior. Al implementar la plataforma de visión de máquina de Overview.ai, los fabricantes obtienen la sensibilidad de detección y la capacidad de rendimiento necesarias para garantizar la integridad del sello EMI, protegiendo tanto el rendimiento del producto como la reputación de la marca.
