如何使用AI驱动的视觉检测系统检测引线框架条带中的过度弯曲（扭转）

问题：引线框架条带中弯曲缺陷为何代价高昂

引线框架条带是半导体封装的骨干，提供将集成电路连接到外部世界的关键结构基础。当这些精密组件出现过度弯曲或扭转缺陷时，后果会波及整个生产线。

引线框架条带中的过度弯曲发生在材料沿其长度方向出现不需要的曲率或扭转时，危及下游装配过程所需的尺寸稳定性。这种变形可能源于轧机不一致性、不当的卷绕张力或冲压操作期间的热应力。

与过度引线框架弯曲相关的常见缺陷：

• 纵向弓曲 — 沿条带长度轴的曲率超出公差规格
• 横向弯曲 — 左右偏差导致芯片贴装时错位
• 边缘波浪变形 — 由不均匀应力分布引起的沿条带边缘的波纹
• 扭转变形 — 螺旋翘曲妨碍在装配夹具中正确就位
• 线圈形状记忆 — 由于不当存储或退绕张力产生的残余曲率
• 局部屈曲 — 由冲压工具磨损产生的集中变形区域

引线框架弯曲的手动检测会失败，因为缺陷通常很微妙，在长条带长度上以毫米的分数计量。在每班评估数千条相同条带时，检验员疲劳迅速出现，人眼无法一致检测到仅略微超出公差边界的渐进偏差。

解决方案：用于弯曲检测的机器视觉和深度学习

机器视觉系统消除了手动引线框架检测中固有的主观性和不一致性。通过捕获高分辨率图像并使用深度学习算法进行分析，这些系统可检测到即使是最有经验的人工检验员也看不到的弯曲偏差。

Overview.ai的方法以全线速度提供一致、客观的检测——确保每条引线框架条带都按照同样严格的标准进行评估。该系统从实际生产数据中学习，不断提高其区分可接受变化与值得拒收的弯曲缺陷的能力。

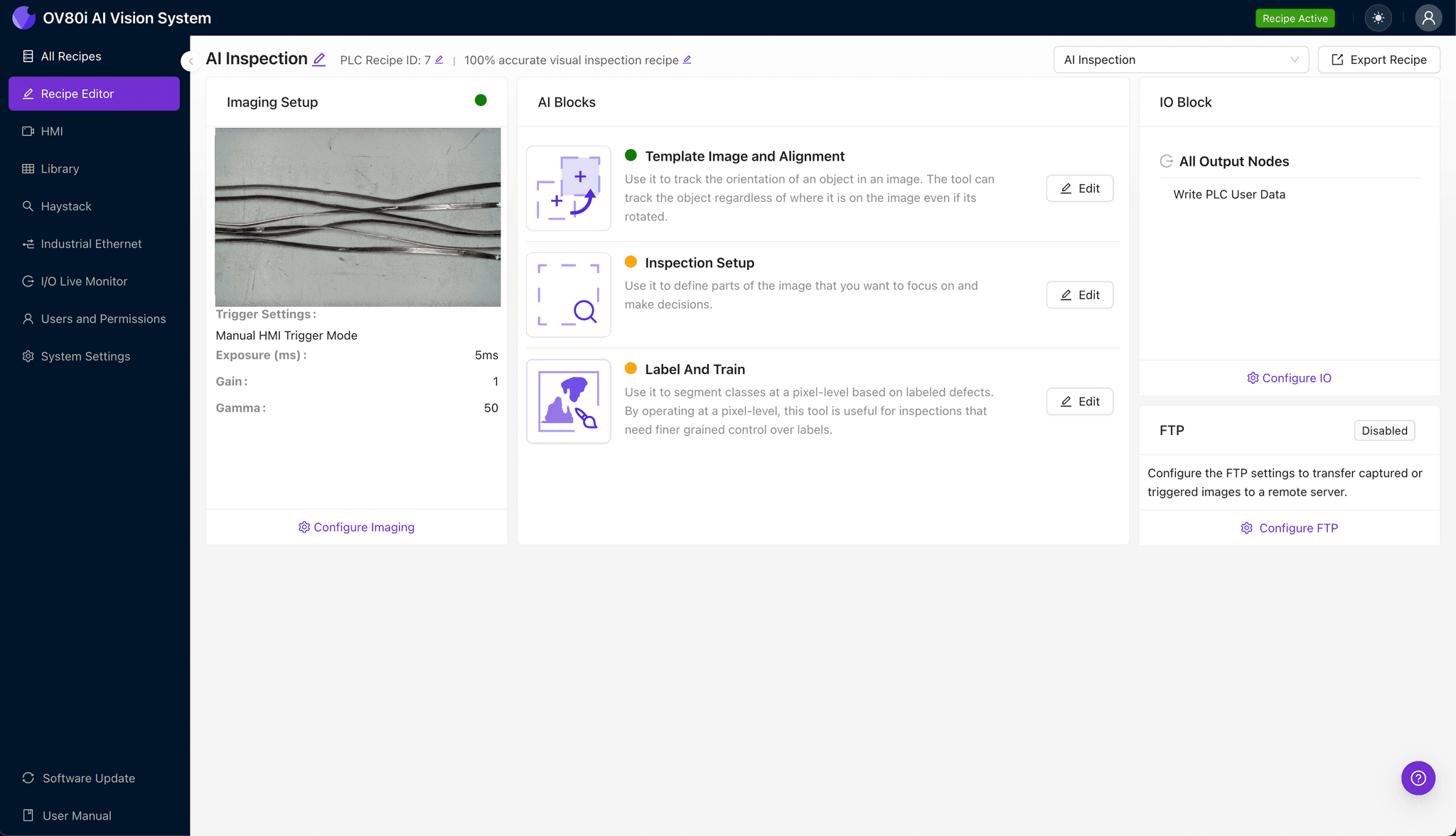

第一步：成像设置

将引线框架条带放置在相机系统下，确保完整宽度和具有代表性的长度截面在视野内可见。适当的照明对弯曲检测至关重要——斜角照明有助于揭示表面偏差和指示扭转的阴影图案。

点击"配置成像"以访问相机设置面板。调整曝光以捕获清晰的边缘定义而不过曝，微调增益以优化金属表面的对比度。

点击"保存"以锁定您的成像配置。

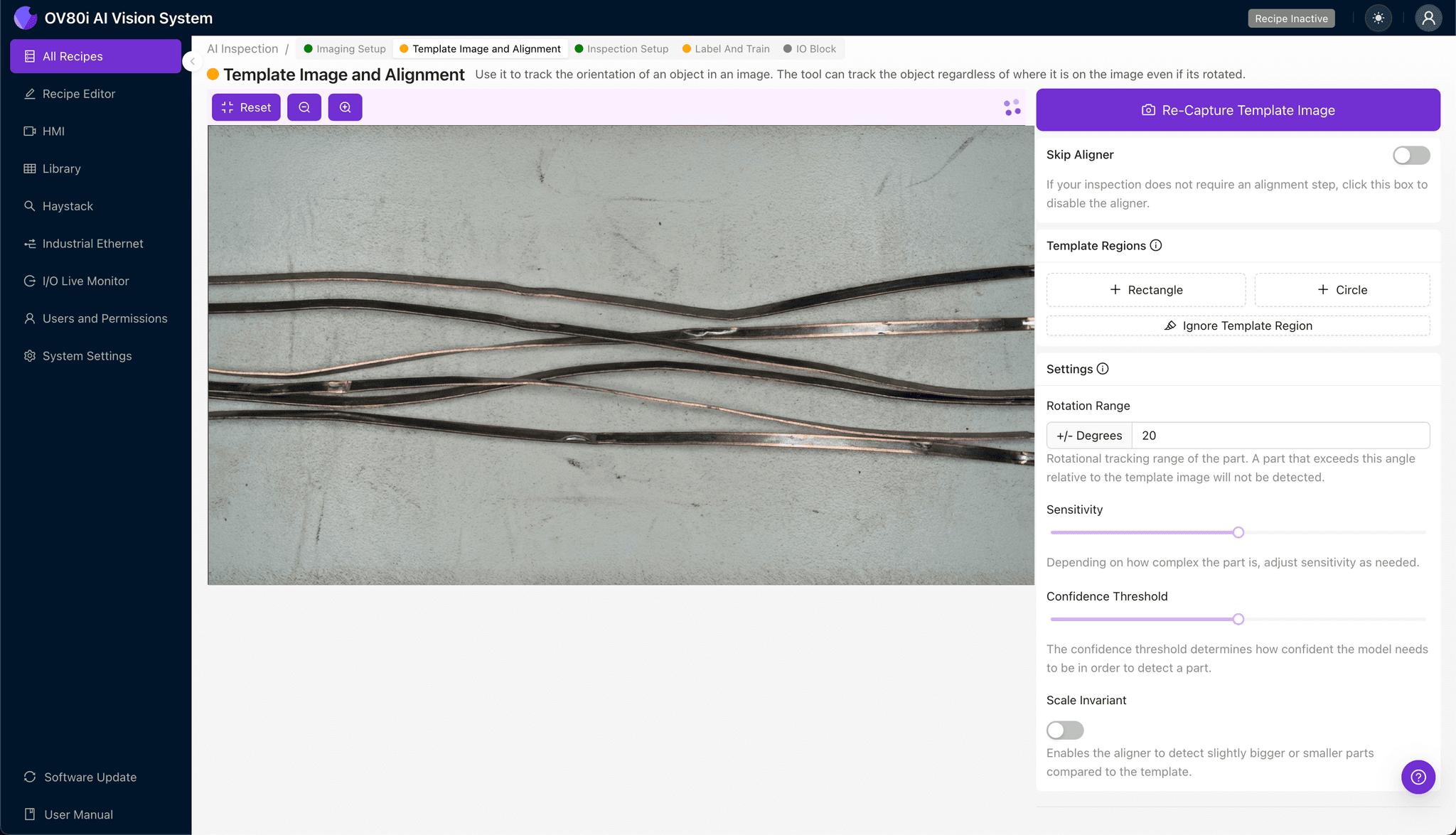

第二步：图像对齐

导航至"模板图像"，捕获已知良品引线框架条带的参考图像。该模板作为对齐所有后续检测图像的基准。

点击"+ 矩形"在引线框架条带主体周围添加对齐区域，重点关注导孔或引线图案等一致的几何特征。将"旋转范围"设置为20度，以适应运输过程中正常的定位变化。

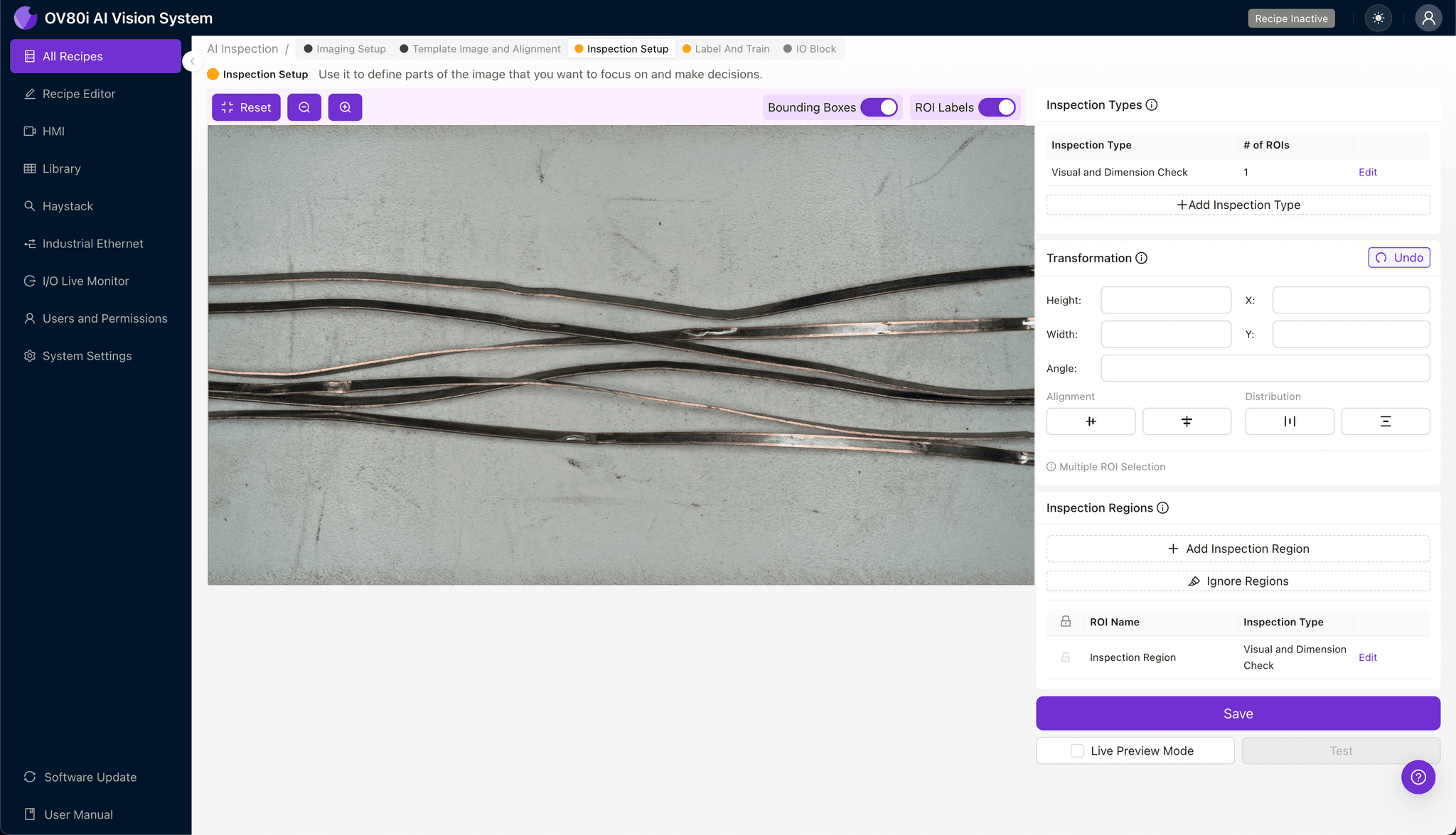

第三步：检测区域选择

导航至"检测设置"以定义系统应查找弯曲缺陷的位置。重命名您的"检测类型"以反映特定缺陷类别——例如"纵向弯曲"、"边缘波浪"和"扭转变形"。

为每个关键区域点击"+ 添加检测区域"。调整黄色边界框的大小，以覆盖弯曲最明显的边缘轮廓、中心轨道和引线区域。

点击"保存"确认您的检测区域。

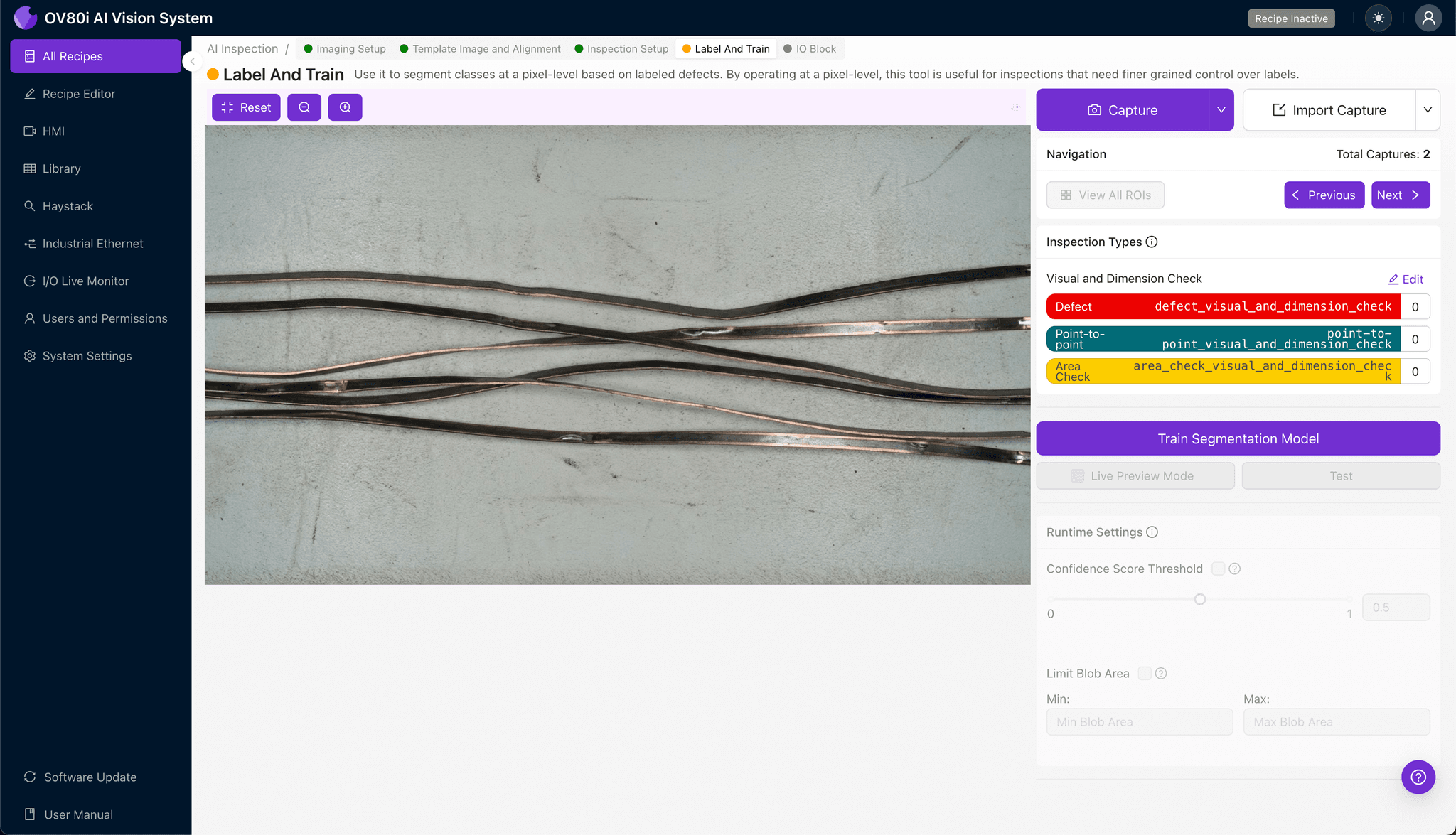

第四步：数据标记

人机协作标记过程训练AI识别什么构成可接受与可拒收的弯曲。质量工程师查看捕获的图像，根据既定公差标准将其分类为良品或不良品。

在生产变化的全范围内纳入具有代表性的样本。确保您的标记数据集包含已知失效模式——在质量审计期间经记录超出规格的弯曲测量值的条带。

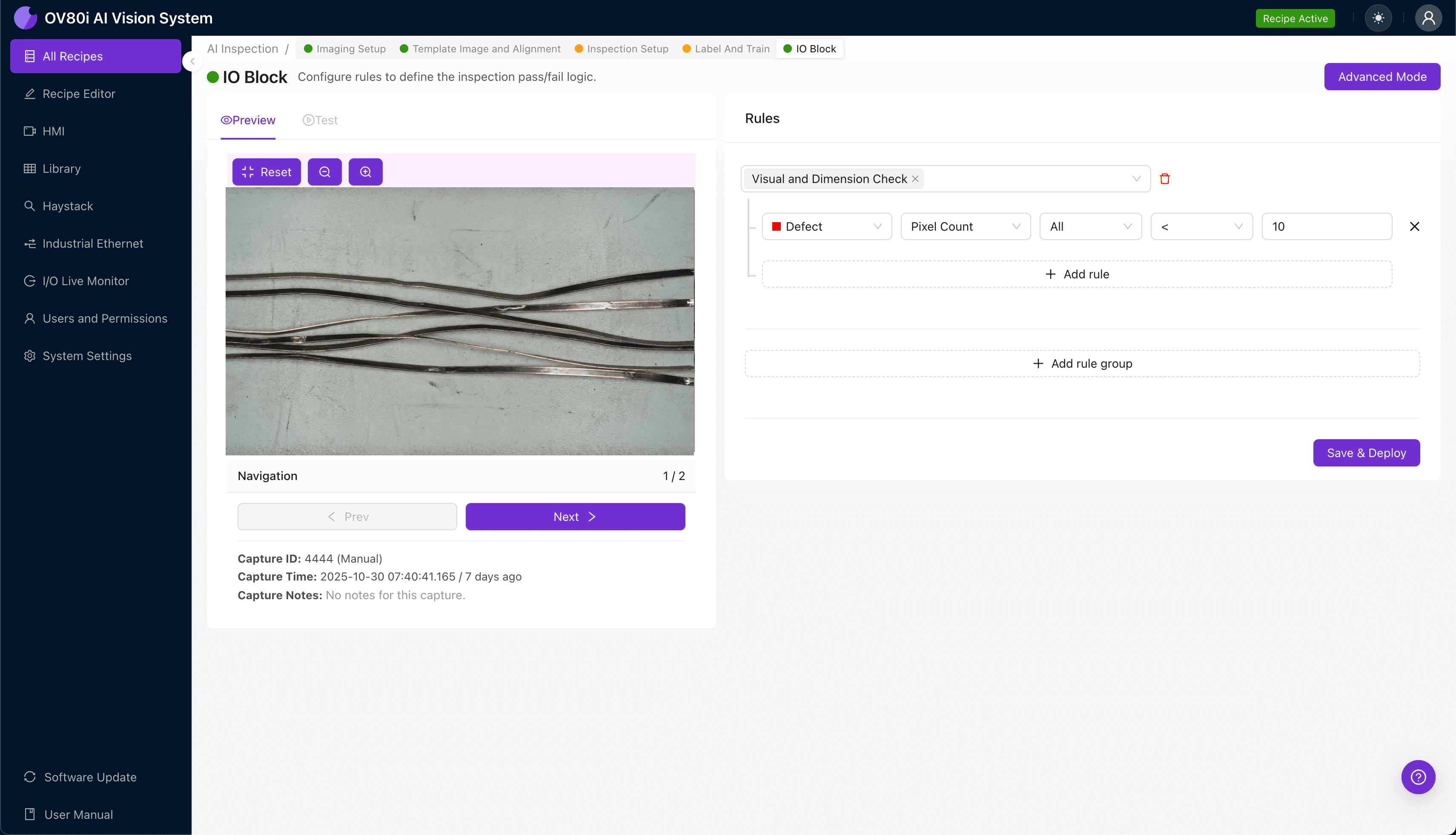

第五步：创建规则

根据您之前定义的检测类型设置通过/失败逻辑。配置阈值灵敏度以匹配您的质量要求——例如，对航空航天应用使用更严格的公差。

在生产线上控制自动验收，使被标记为过度弯曲的条带自动转移进行二次检测或拒收。这种闭环方法可防止缺陷材料进入引线键合或封装工序。

关键成果与投资回报

实施AI驱动的弯曲检测可带来可量化的业务价值：

• 降低废品率 — 在弯曲缺陷导致下游装配失败和材料浪费之前发现它们
• 提高产量 — 以线速度100%检测生产而不造成瓶颈
• 增强合规性和可追溯性 — 为汽车和航空航天质量审计维护详细的检测记录
• 工艺改进见解 — 通过将弯曲趋势与特定线圈批次或冲压工具相关联，识别上游根本原因

结论

引线框架条带中的过度弯曲不必成为业务中接受的成本。借助Overview.ai的视觉检测平台，制造商获得了在影响良率或客户满意度之前检测、记录和消除扭转缺陷的能力。
