Defectos Fantasma en Soldaduras de Baterías: Cómo la IA Edge Hace Visible lo Invisible
Detecte de manera confiable desalineaciones de soldadura a escala micrométrica en tapas de baterías reflectivas, capturando los 'defectos fantasma' críticos que los sistemas de visión tradicionales no detectan.
Resumen (Respuesta Rápida)
La desalineación a escala micrométrica en soldaduras de baterías es el "defecto fantasma" definitivo—apenas visible y altamente consecuente. Usando el Sistema de Visión OV80i, una pila de visión edge-first con GPU NVIDIA integrada separa la señal del brillo para detectar confiablemente pequeños desplazamientos a alta velocidad.
El Desafío: Por Qué los Defectos Fantasma Siguen Escapando
En la fabricación de baterías, la colocación de la soldadura del terminal en la tapa de la celda es crítica para el rendimiento y la seguridad. Una desviación de solo unos pocos micrones puede comprometer la conexión, llevando a fallas downstream. Estos "defectos fantasma" son notoriamente difíciles de capturar para los sistemas automatizados.
- Superficies Especulares: El metal brillante y curvo de la tapa de la batería crea anillos de reflejos y destellos que parecen "geometría buena" para la visión tradicional basada en reglas, enmascarando la ubicación real de la soldadura.
- Desplazamientos Subpíxel: Una soldadura puede estar desalineada por una cantidad mínima relativa al centro de la celda. Esto puede pasar verificaciones dimensionales básicas pero es suficiente para causar una falla funcional.
- Cuellos de Botella del Microscopio: Depender de inspectores humanos con microscopios es lento, subjetivo e introduce inconsistencia, haciendo imposible escalar para inspección al 100%.
Solución: Una Tubería Edge-First para la Verdad Geométrica
Para capturar defectos fantasma, primero debe hacerlos visibles. Toda la tubería de visión debe enfocarse en un objetivo: medir precisamente el vector desde el centro de la tapa hasta el centro de la soldadura. Con el OV80i, desplegamos una tubería edge-first completa para lograr esto con baja latencia y alta confiabilidad.
1. Captura y Alineación
Usando un lente de 12 mm y una luz de anillo en eje, el sistema suprime sombras y enfatiza las características circulares de la tapa. El primer paso en el software es detectar bordes estables en la cara de la tapa y normalizar la rotación de la imagen, asegurando que la medición sea consistente cuadro a cuadro.
2. Segmentación IA en Cámara
Un modelo de segmentación PyTorch se ejecuta directamente en la GPU NVIDIA integrada del OV80i. Genera máscaras a nivel de píxel para las dos regiones de interés críticas: el círculo exterior de la tapa y la región de la soldadura. Este enfoque impulsado por IA aísla las características del ruido visual como el brillo.
3. Medición y Decisión
Una vez que los centros de la tapa y la soldadura son identificados por el modelo, el sistema calcula la distancia centro-a-centro en píxeles y aplica una conversión calibrada de píxel a milímetro. En Node-RED, esta distancia se compara con una tolerancia establecida. Un bit limpio de aprobado/rechazado se envía al PLC, y el desplazamiento numérico se publica para control de proceso y gráficos de tendencias.

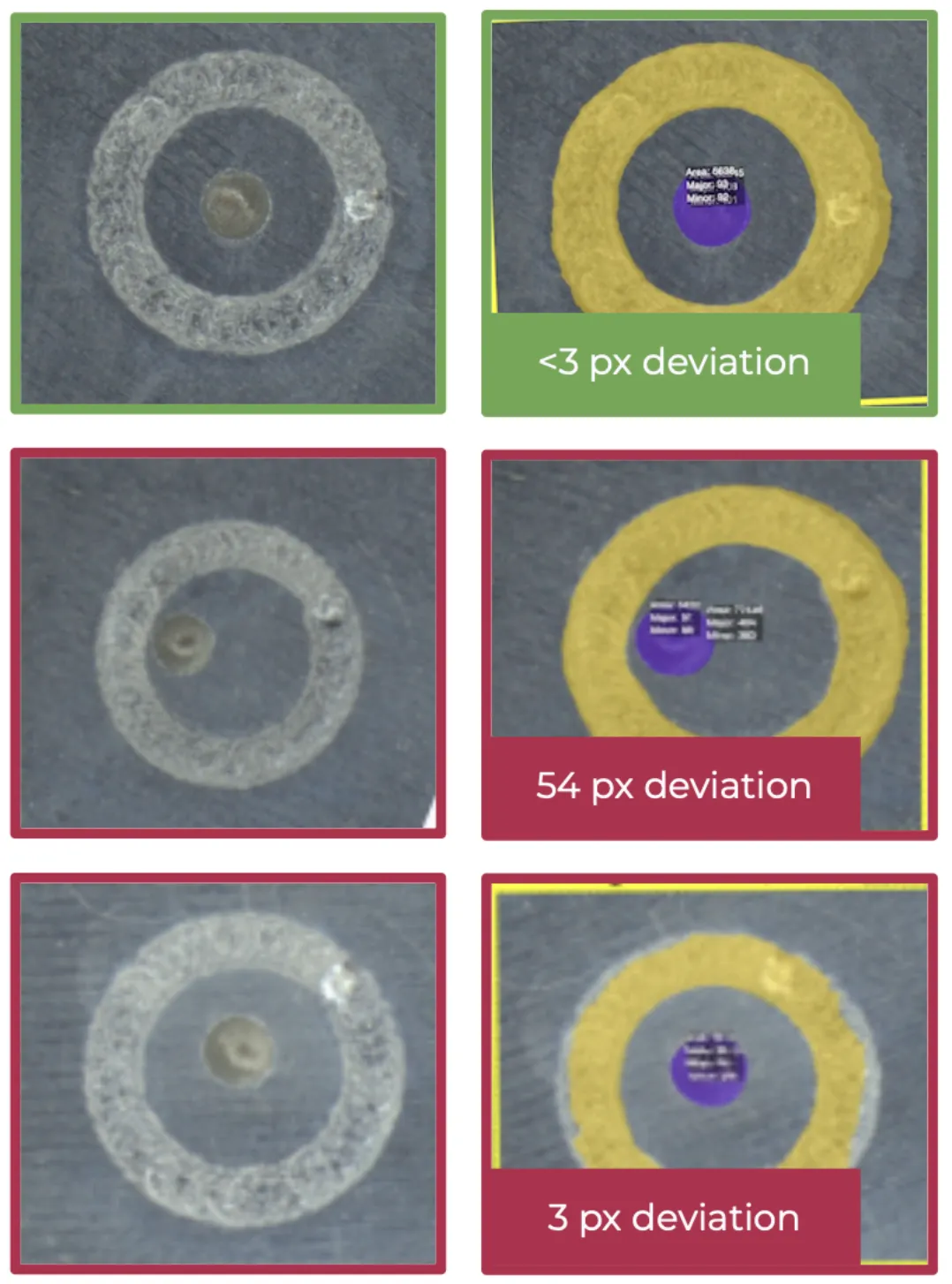

*Leyenda: La segmentación IA enmascara con precisión la tapa de la batería y la región de la soldadura, aislándolas del brillo para medición geométrica precisa.*
Conclusiones Clave de Ingeniería
Este enfoque es exitoso porque combina técnicas modernas de IA con principios fundamentales de visión artificial.
- 1. Óptica Primero: Controlar la confusión especular con iluminación en eje es más efectivo que intentar arreglar una mala imagen con software complejo.
- 2. Computación en el Edge: Ejecutar modelos de aprendizaje profundo en la GPU de la cámara (PyTorch) proporciona la menor latencia y entrega una señal de aprobado/rechazado determinística sin ambigüedad de red.
- 3. El Entrenamiento con Pocos Datos Funciona: La segmentación eficiente en muestras le permite entrenar un modelo robusto etiquetando solo un puñado de imágenes buenas y defectuosas, permitiendo un despliegue rápido.
Preguntas Frecuentes
¿Por qué los "defectos fantasma" en soldaduras de baterías son tan difíciles de detectar?
Los defectos fantasma son difíciles de detectar porque las superficies especulares (brillantes) crean brillo que confunde la visión basada en reglas, los desplazamientos subpíxel pueden pasar verificaciones dimensionales pero causar fallas funcionales, y la inspección manual con microscopio es lenta e inconsistente.
¿Cómo resuelve esto una tubería de visión IA edge-first?
Una tubería edge-first combina iluminación especializada en eje para controlar el brillo, una GPU en cámara ejecutando un modelo de segmentación PyTorch para identificar precisamente la geometría de la tapa y la soldadura, y comunicación directa con PLC para una decisión rápida y determinística de aprobado/rechazado directamente en la línea de producción.
¿Cuál es la medición clave para la calidad de soldadura en celdas cilíndricas?
La medición geométrica clave es el vector desde el centro de la tapa de la batería hasta el centro de la soldadura. Si la magnitud de este vector excede una tolerancia especificada, la conexión del terminal está en riesgo, indicando una falla potencial.
