Semiconductores y Electrónica
Elimine los Defectos Microscópicos que Causan Fallas en Campo
En la manufactura de semiconductores y electrónica, está en una batalla constante contra defectos microscópicos que pueden inutilizar un dispositivo. Una sola bola de soldadura mal colocada o un componente ligeramente desalineado puede arruinar el lanzamiento de un producto. Necesita precisión a nivel nanométrico, pero no puede darse el lujo de meses de integración para un nuevo sistema de inspección.
Overview.ai está diseñado para velocidad—tanto en producción como en implementación. Permita que sus operadores configuren y ejecuten inspecciones avanzadas de PCB y componentes, detectando los defectos que los sistemas tradicionales pasan por alto, sin necesidad de programación.
Capacidades de Detección de Defectos
- Defectos de Soldadura Láser: Detecta porosidad en soldaduras, fusión incompleta, salpicaduras y anomalías en zonas afectadas por calor en operaciones de soldadura láser de precisión
- Defectos de Soldadura: Identifica puentes de soldadura, juntas frías, soldadura insuficiente, tombstoning y defectos head-in-pillow en PCBAs
- Residuos y Objetos Extraños: Detecta residuos de objetos extraños (FOD), partículas de polvo y contaminación que pueden causar cortocircuitos o problemas de confiabilidad
- Contaminantes Metálicos: Encuentra partículas metálicas, bolas de soldadura y residuos conductivos que representan riesgos críticos de confiabilidad en ensamblajes electrónicos
- Verificación e Inspección de Pines: Verifica presencia de pines, alineación, pines doblados, pines faltantes y coplanaridad en conectores y paquetes de semiconductores
¿Por Qué Overview.ai para Semiconductores?
Aumente el rendimiento de primera pasada (FPY), reduzca costosos retrabajos y proteja su marca de las consecuencias de fallas en dispositivos. Resuelva desafíos complejos de inspección en horas, no semanas, y obtenga datos accionables para optimizar su línea SMT y procesos anteriores.
- Sin programación requerida
- Entrene con sus defectos específicos
- Procesamiento en tiempo real
- Se integra con su MES/PLC
Aplicaciones Clave

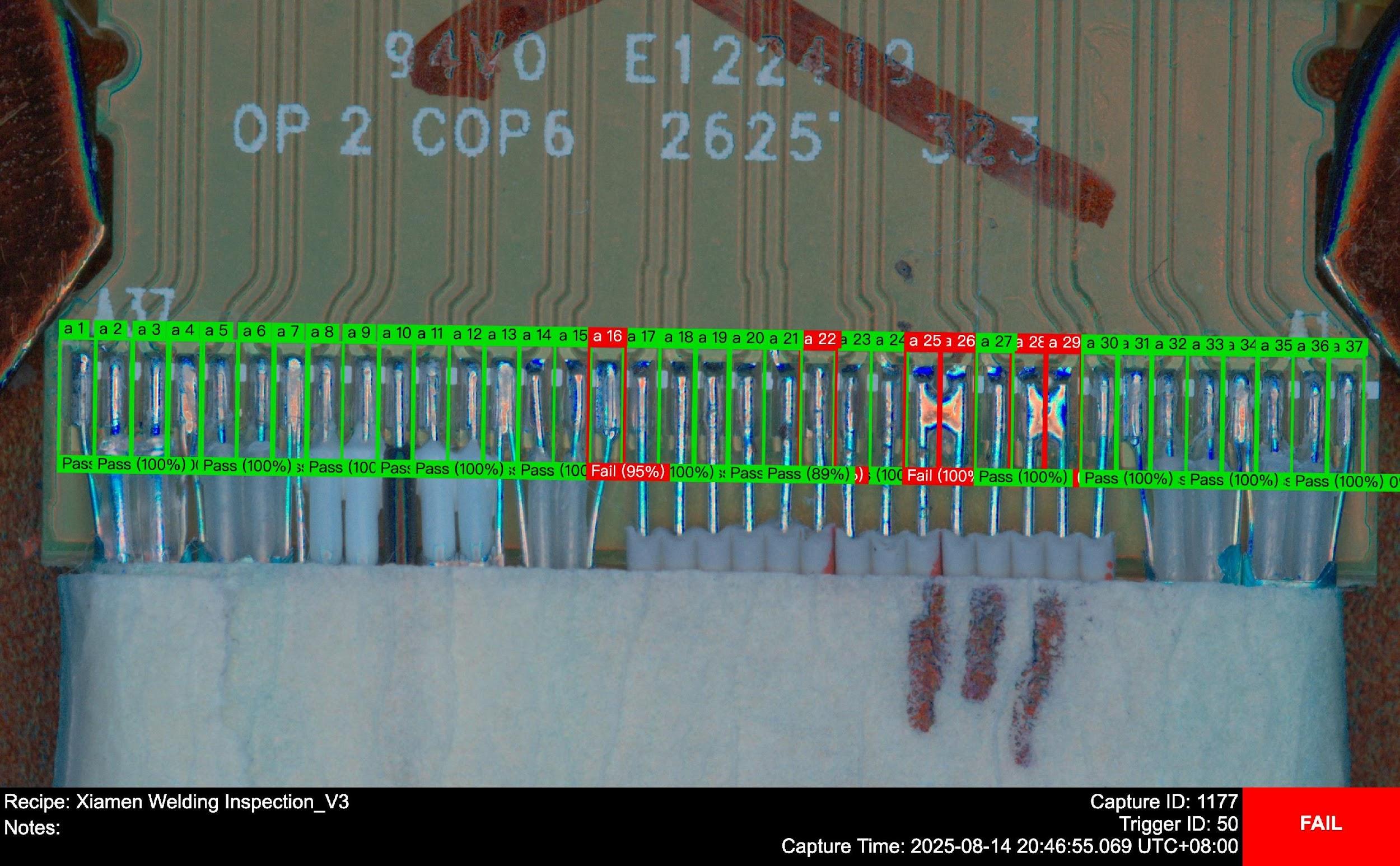

Inspección SMT y PCB
Vaya más allá del AOI estándar. Nuestra IA puede identificar defectos que los sistemas basados en reglas no detectan, como puentes de soldadura sutiles, pasta insuficiente, tombstoning y defectos de "black pad" en BGAs, reduciendo drásticamente los falsos positivos.

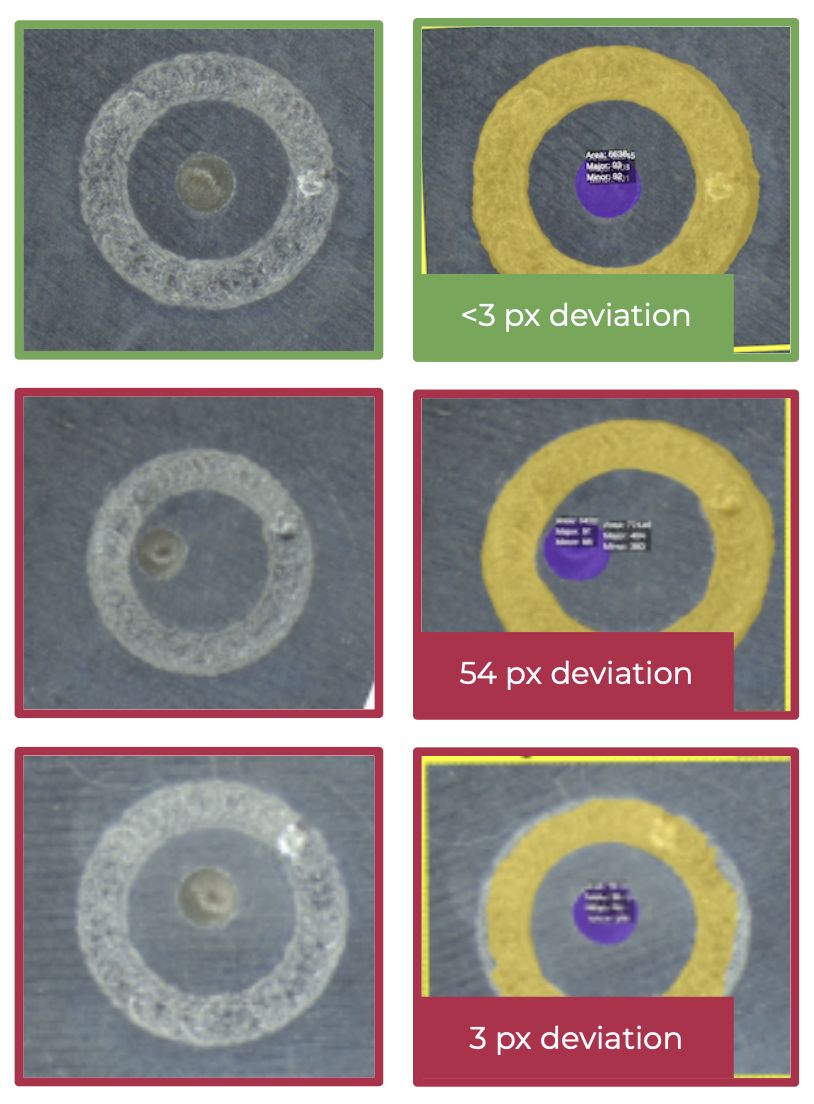

Control de Calidad de Soldadura Láser
Asegure la integridad de soldadura en módulos de baterías, ensamblajes de sensores y microelectrónica. Detecte porosidad, salpicaduras, penetración incompleta y defectos de zona afectada por calor en tiempo real para prevenir fallas en campo.

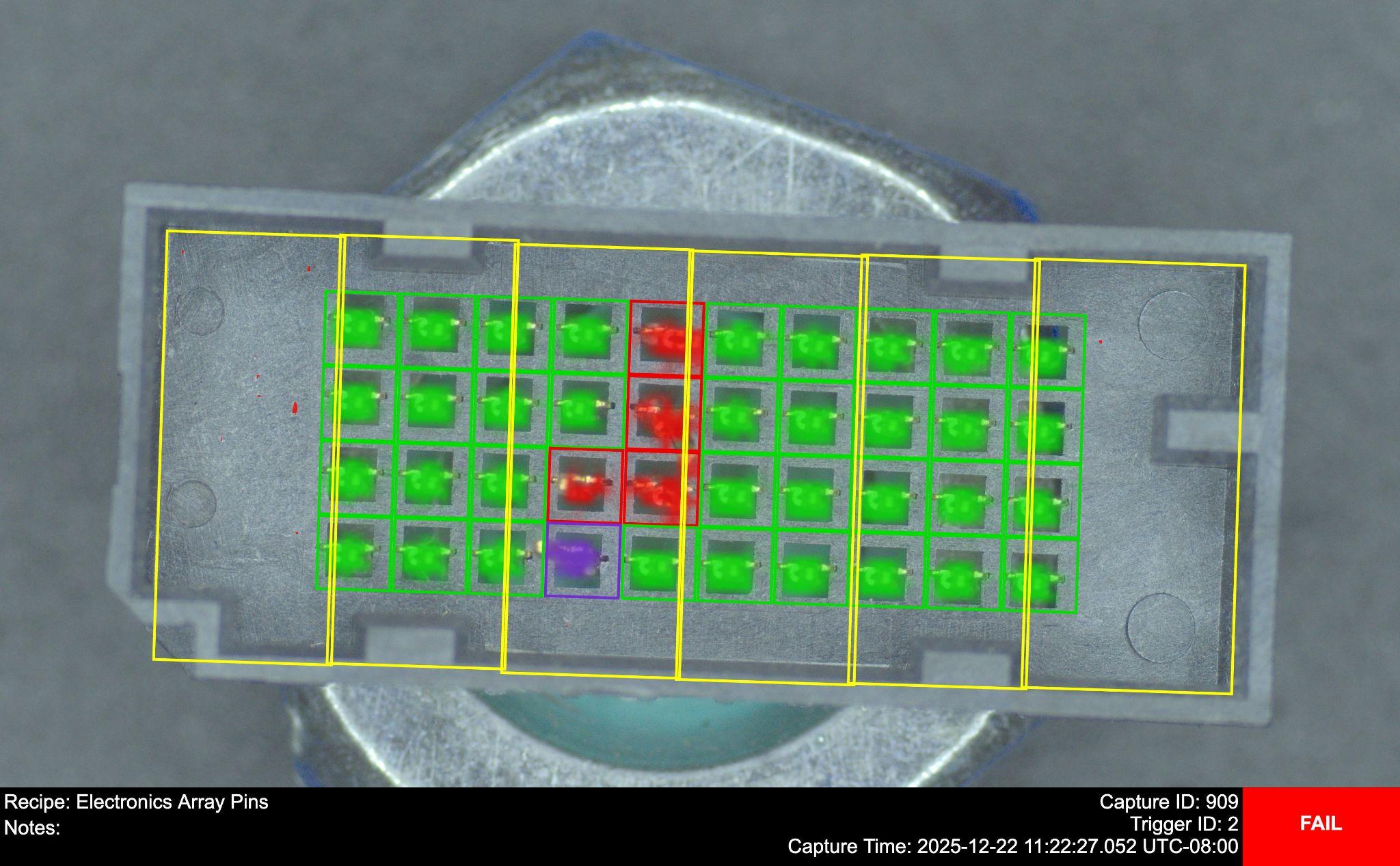

Inspección de Conectores y Pines
Elimine cuellos de botella de la inspección manual. Nuestra IA puede detectar instantáneamente pines doblados, faltantes o contaminados dentro de conectores de alta densidad y verificar la coplanaridad de pines para prevenir fallas de conectividad.
Detección de Contaminación y FOD
Encuentre residuos de objetos extraños, contaminantes metálicos y partículas de polvo que amenazan la confiabilidad del producto. Nuestro sistema de visión detecta contaminación microscópica que puede causar cortocircuitos o degradación a largo plazo.
Inspección de Empaque de Semiconductores
Asegure conexiones perfectas a nivel de chip. Verifique la colocación e integridad de wire bonds en paquetes de semiconductores, detectando enlaces rotos o mal colocados. Inspeccionamos la calidad de die attach para vacíos o material excesivo que afecta el rendimiento térmico.
Ensamblaje Final e Inspección Cosmética
Garantice una experiencia impecable para el cliente. Encuentre rayones microscópicos, hoyos y desbordamiento de adhesivo en carcasas de dispositivos, pantallas y lentes de cámara, asegurando que cada producto enviado sea cosméticamente perfecto.
