Oblea de Conector con Marcas de Pasadores Eyectores: Guía Completa de Inspección Visual

El Problema: Por Qué los Defectos de Marcas de Pasadores Eyectores Escapan a la Inspección Manual

Las obleas de conector son componentes de precisión críticos para conexiones eléctricas confiables en aplicaciones automotrices, electrónica de consumo e industriales. Cuando los pasadores eyectores dejan marcas durante el proceso de moldeo por inyección, estos defectos pueden comprometer tanto la funcionalidad como la aceptación del cliente.

Defectos Comunes en Obleas de Conector con Marcas de Pasadores Eyectores

• Impresiones profundas del pasador – Presión excesiva del pasador que crea marcas que penetran más allá de las tolerancias de profundidad aceptables
• Marcas de pasador descentradas – Pasadores eyectores desalineados que dejan marcas fuera de las áreas de testigo designadas
• Rebabas alrededor de los sitios del pasador – Desplazamiento de material que causa bordes elevados cerca de los puntos de eyección
• Blanqueamiento por estrés – Estrés localizado del material que aparece como neblina blanca alrededor de las zonas de contacto del pasador
• Agrietamiento superficial – Micro-fracturas que irradian desde las ubicaciones de marcas del pasador debido a la eyección prematura
• Marcas de eyección incompletas – Contacto parcial del pasador que indica problemas de adherencia o desgaste de herramental

Los inspectores humanos tienen dificultades para mantener una evaluación consistente de estas variaciones superficiales sutiles en miles de piezas por turno. La fatiga del inspector, los juicios subjetivos y la naturaleza microscópica de las marcas aceptables versus rechazables hacen que la inspección manual sea poco confiable a velocidades de producción.

La Solución: Visión de Máquina y Aprendizaje Profundo para una Detección Consistente

Los sistemas de visión basados en reglas tradicionales fallan con la inspección de marcas de pasadores eyectores porque la diferencia entre una marca de testigo aceptable y un defecto rechazable es a menudo sutil y dependiente del contexto. Los modelos de aprendizaje profundo sobresalen aquí: aprenden los límites matizados entre "bueno" y "malo" a partir de ejemplos etiquetados, tal como lo haría un ingeniero de calidad experimentado.

El enfoque de Overview.ai ofrece inspección consistente y objetiva a plena velocidad de línea. El sistema OV80i evalúa cada oblea de conector individual contra criterios entrenados, eliminando la variabilidad inherente al juicio humano mientras captura datos de defectos para la mejora de procesos aguas arriba.

Paso 1: Configuración de Imagen

Posicione la oblea de conector bajo el sistema de cámara OV80i, asegurando que las superficies con marcas de pasadores eyectores queden frente al lente con orientación consistente. La sujeción adecuada en esta etapa previene variaciones de pieza a pieza que podrían afectar la precisión de inspección.

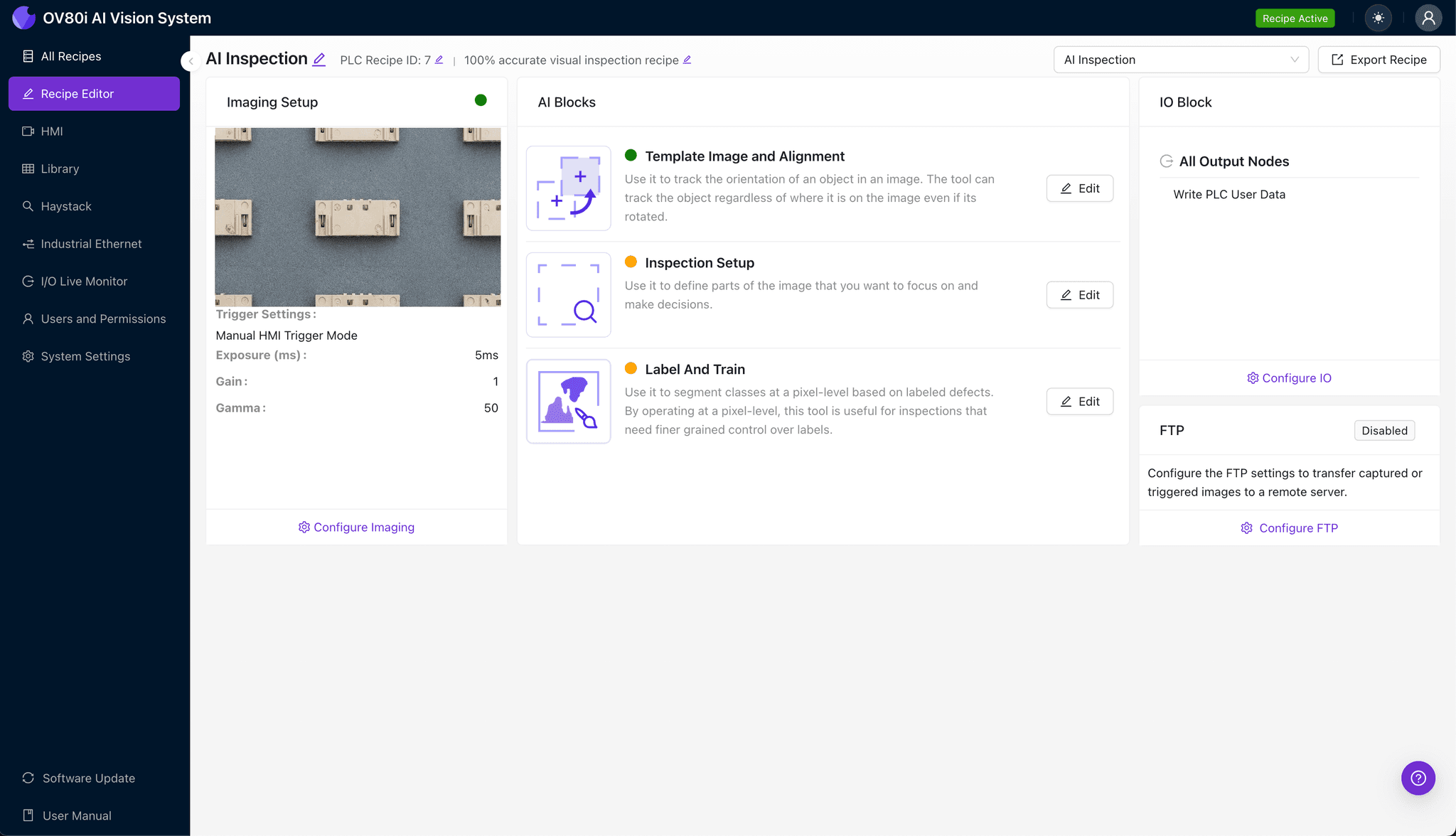

Haga clic en "Configurar Imagen" en la interfaz de Overview.ai para acceder a los controles de cámara. Ajuste la Configuración de Cámara incluyendo tiempo de exposición y ganancia para lograr visibilidad clara de la profundidad de la marca del pasador y la textura superficial.

Haga clic en "Guardar" para fijar sus parámetros de imagen optimizados.

Paso 2: Alineación de Imagen

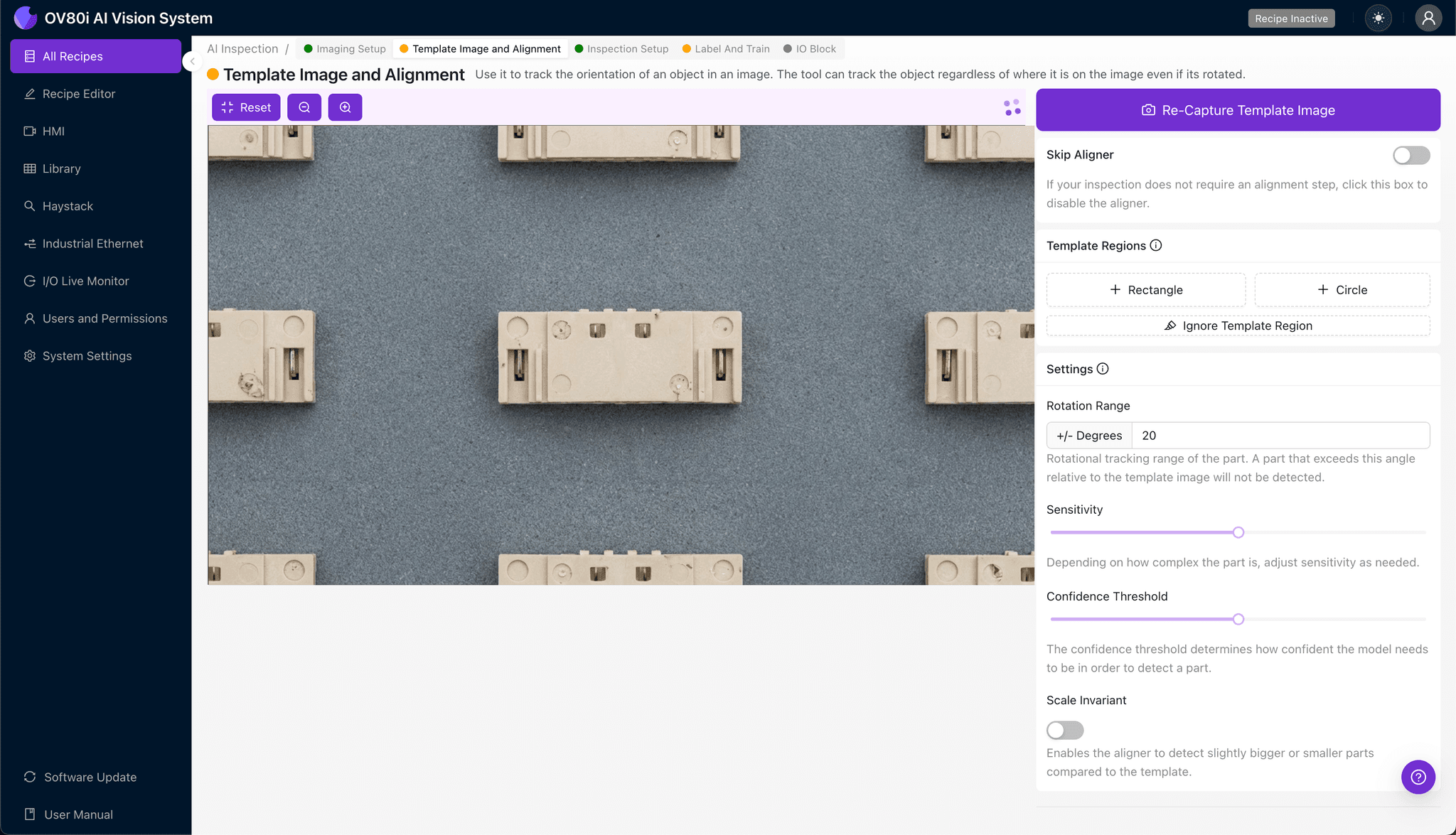

Navegue a "Imagen de Plantilla" en el menú de configuración y capture una imagen de referencia de una oblea de conector correctamente posicionada. Esta plantilla ancla todas las inspecciones futuras a una orientación conocida como buena.

Haga clic en "+ Rectángulo" para agregar una región de alineación alrededor del cuerpo principal de la oblea de conector. Establezca el "Rango de Rotación" en 20 grados para adaptarse a variaciones menores de orientación en la línea de producción.

Paso 3: Selección de Región de Inspección

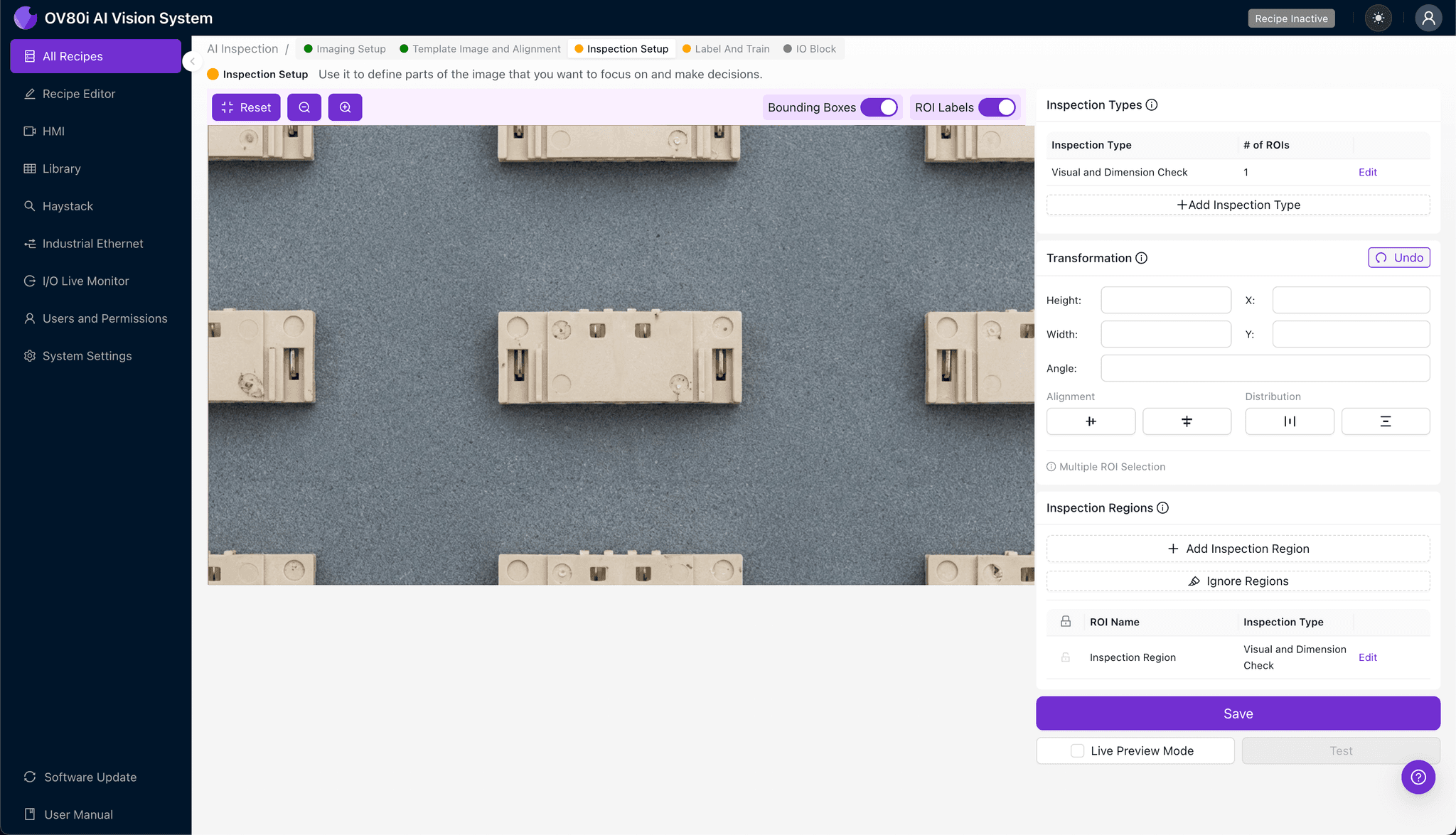

Navegue a "Configuración de Inspección" para definir dónde debe buscar defectos el sistema. Renombre sus "Tipos de Inspección" para reflejar categorías de defectos específicos, por ejemplo, "Profundidad_Marca_Pasador" o "Agrietamiento_Superficial".

Haga clic en "+ Agregar Región de Inspección" para crear una nueva zona. Redimensione el cuadro delimitador amarillo para cubrir las áreas críticas de marcas de pasadores eyectores donde los defectos típicamente aparecen.

Haga clic en "Guardar" para confirmar sus regiones de inspección.

Paso 4: Etiquetado de Datos

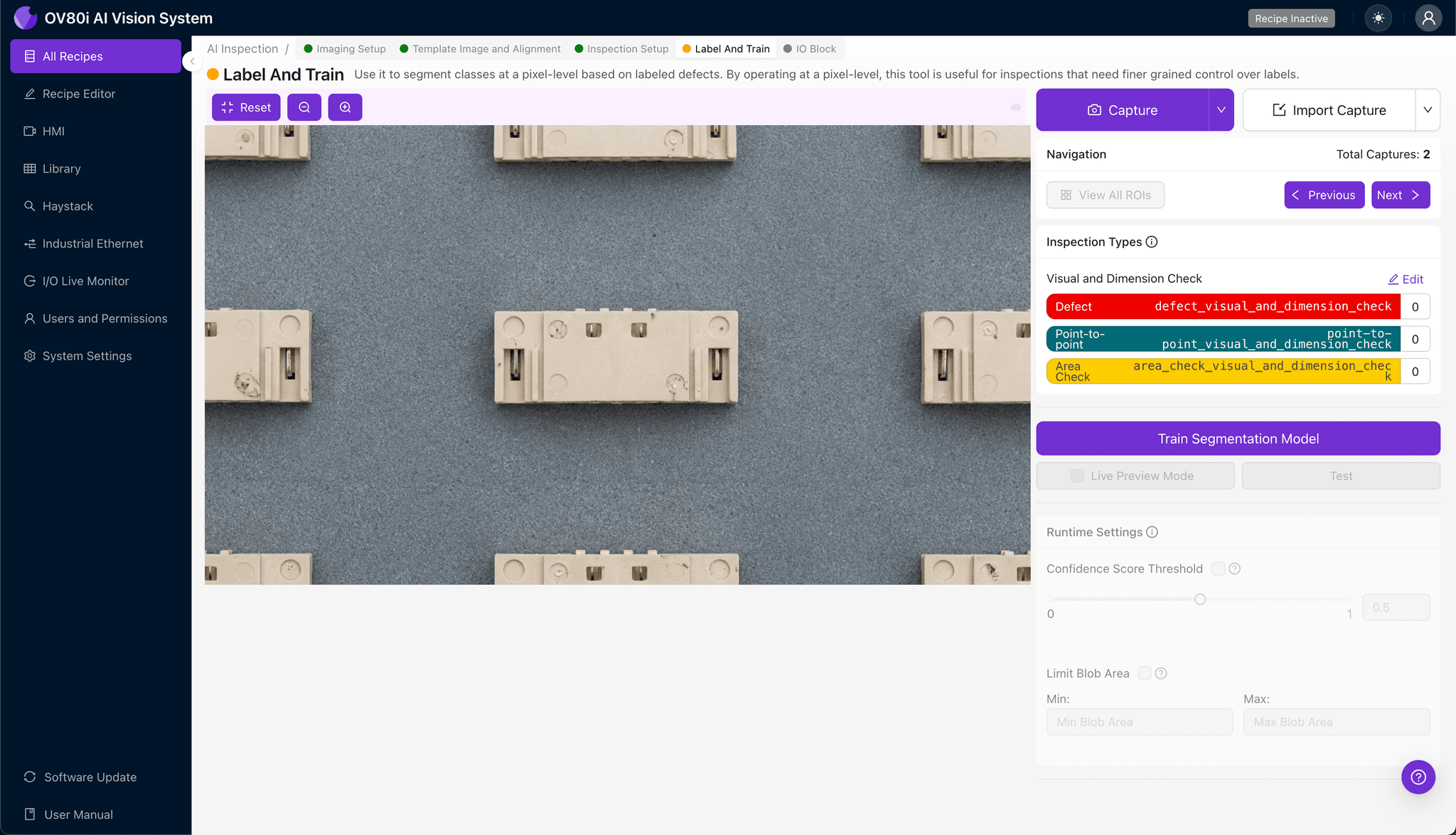

El proceso de etiquetado con intervención humana es donde su experiencia en calidad entrena el modelo de IA. Revise las imágenes capturadas y clasifique cada una como Buena (marcas de pasador aceptables dentro de especificación) o Mala (defectos rechazables).

Incluya muestras representativas en todo el rango de piezas aceptables y modos de falla conocidos. Cuantos más casos límite y ejemplos fronterizos etiquete, más robusto será su modelo entrenado para distinguir variaciones sutiles de defectos.

Paso 5: Creación de Reglas

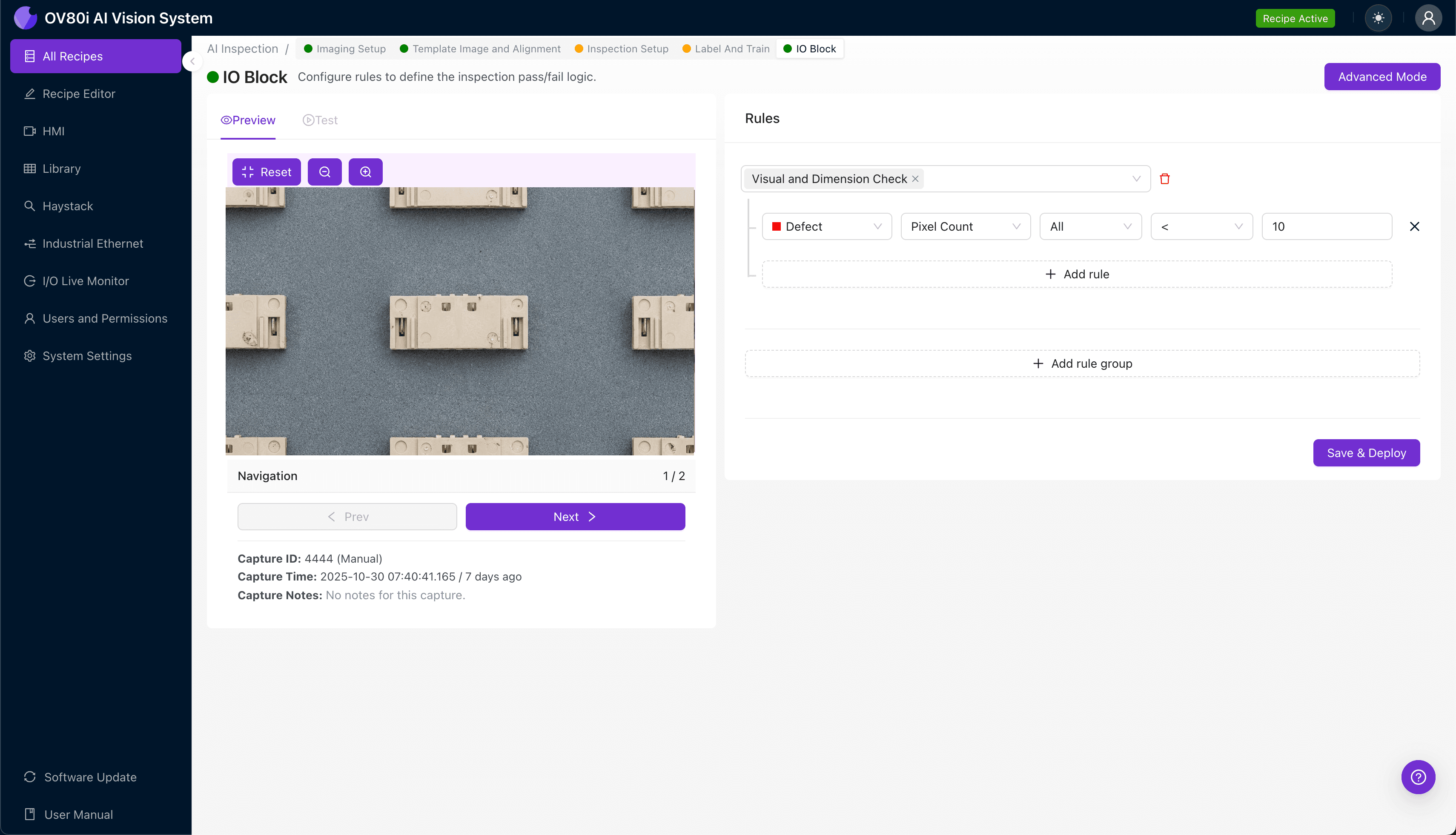

Establezca su lógica de pasa/falla basada en los Tipos de Inspección que definió anteriormente. Configure umbrales que reflejen sus estándares de calidad, por ejemplo, marcando cualquier pieza donde la confianza de "Profundidad_Marca_Pasador" supere su umbral de rechazo.

Estas reglas controlan la aceptación automatizada en la línea, asegurando que solo las obleas de conector conformes avancen a la siguiente etapa de producción o envío.

Resultados Clave y ROI

Implementar inspección visual automatizada para marcas de pasadores eyectores en obleas de conector genera un impacto empresarial medible:

• Reducción de tasas de desperdicio – Detecte defectos antes en el proceso antes de operaciones de valor agregado
• Mayor rendimiento – Inspeccione el 100% de las piezas a velocidad de línea sin crear cuellos de botella
• Cumplimiento y trazabilidad – Registre automáticamente imágenes y resultados de inspección para auditorías de clientes y documentación de calidad
• Información para mejora de procesos – Analice tendencias de defectos a lo largo del tiempo para identificar desgaste de herramental, deriva de máquina o problemas de proceso aguas arriba antes de que escalen
