CAD- und Zeichnungsbibliothek

Für jedes Objektiv, jede Beleuchtung und jedes Zubehörteil finden Sie hier eine bemaßte 2D-Zeichnung, für die meisten auch ein 3D-CAD-Modell. Nutzen Sie die Dateien für Ihre Konstruktion und prüfen Sie Einbauraum und Arbeitsabstand, bevor die Hardware eintrifft.

34 Teile mit 2D-Zeichnungen (PDF) · 27 davon mit 3D-CAD (STEP) · 4 3D-Kameramodelle

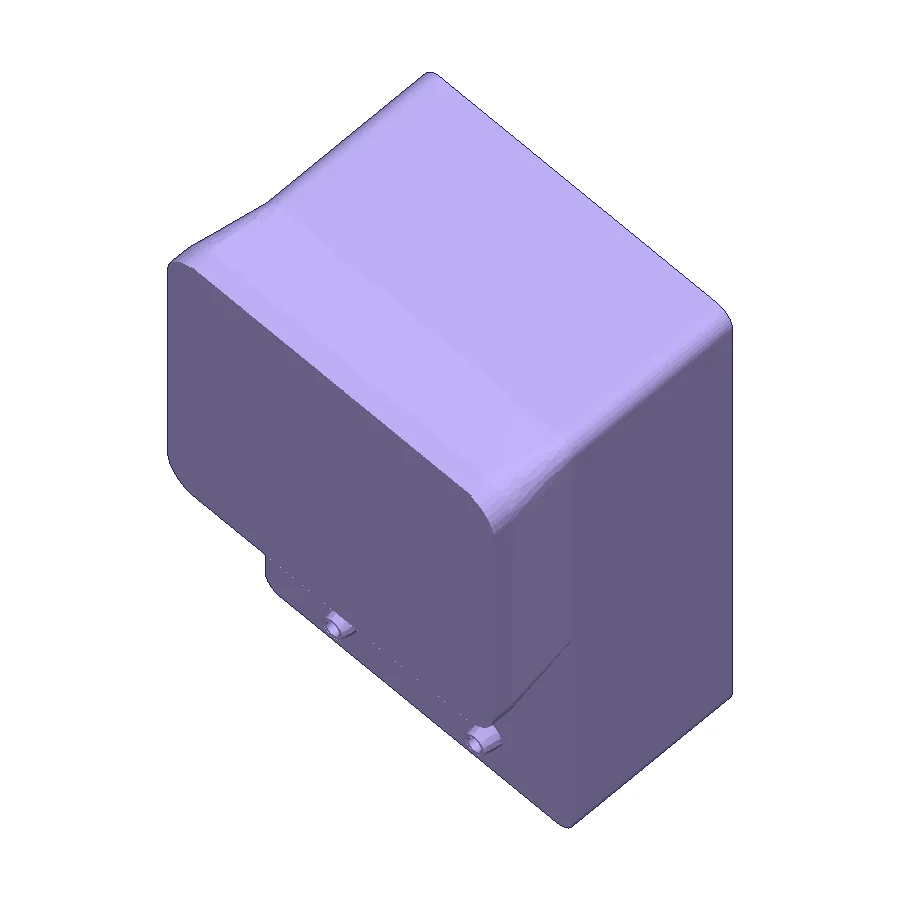

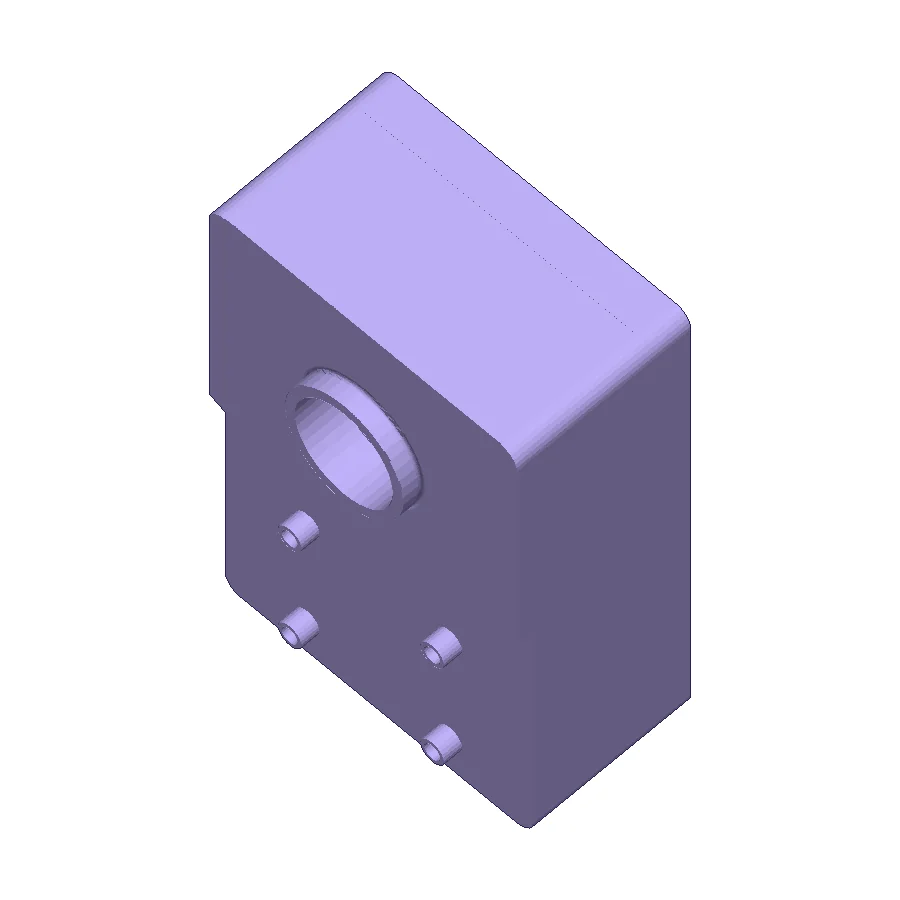

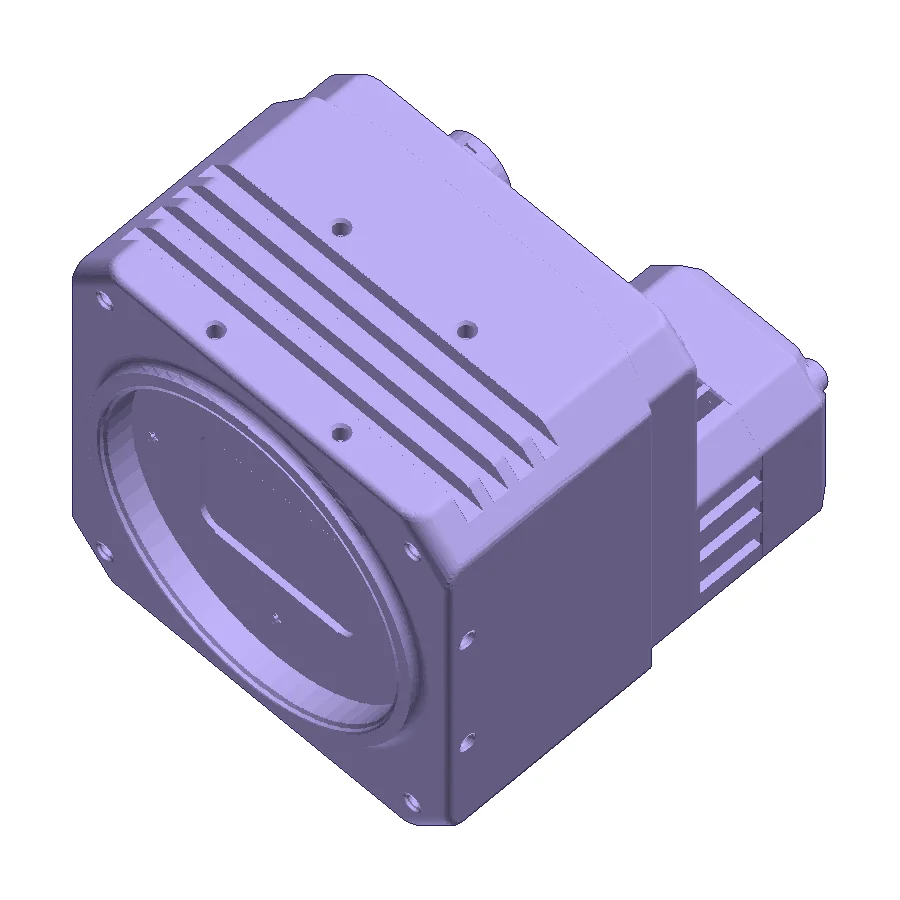

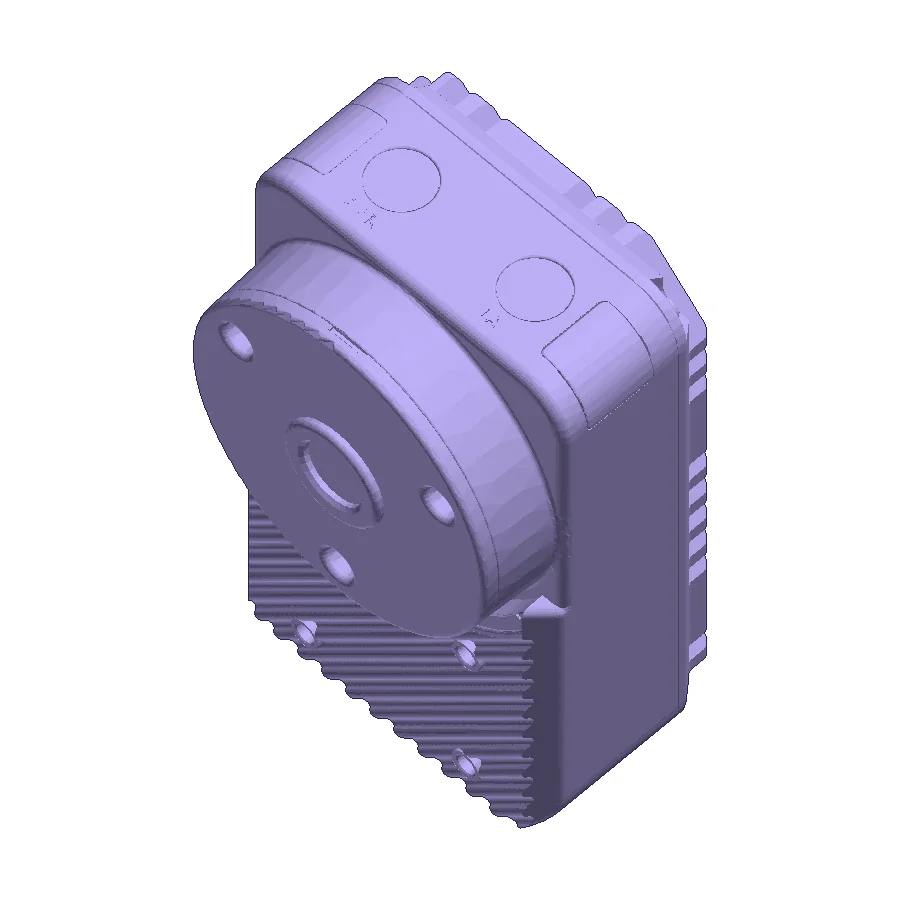

3D-Kameramodelle

Objektive, Beleuchtung und Zubehör

Jedes Teil enthält eine 2D-Zeichnung. Mit „3D-CAD“ gekennzeichnete Teile enthalten zusätzlich ein STEP-Modell.

34 von 34 Teilen

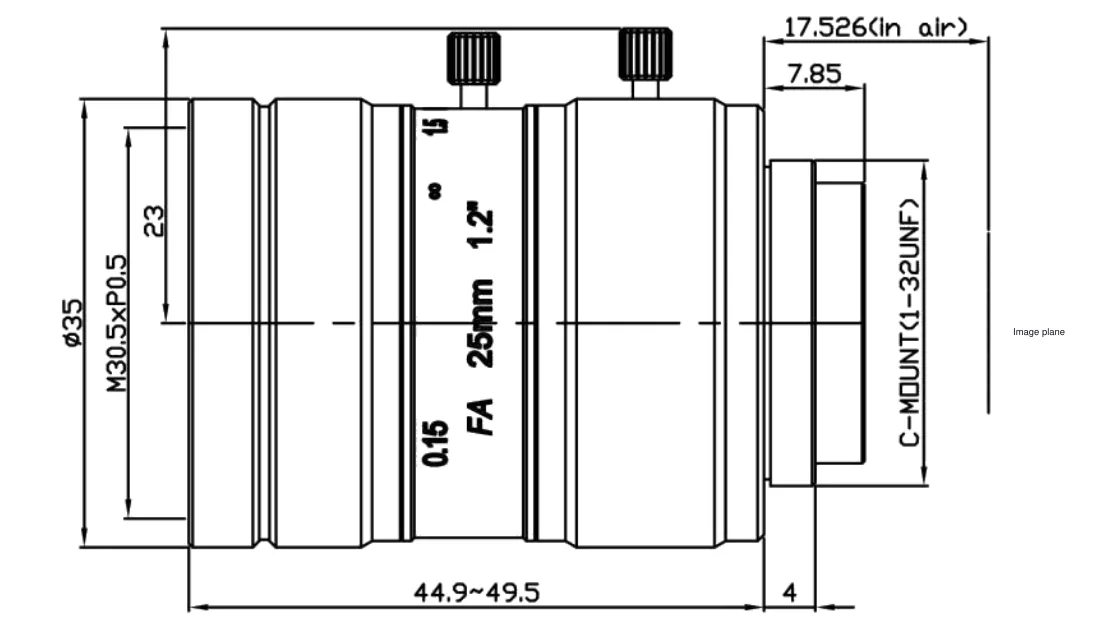

  • Bemaßte Zeichnung: C-Mount-Objektiv, 25 mm, 1,2" 25 MPObjektive+ 3D-CAD

    C-Mount-Objektiv, 25 mm, 1,2" 25 MP

    LS-CF-25MM-1

    Anschluss
    C-Mount
    Typ
    Festbrennweite
    Brennweite
    25 mm
    Blende
    F2.8 - F16
    2D-Zeichnung42 KB3D-CAD (STEP)5.7 MB

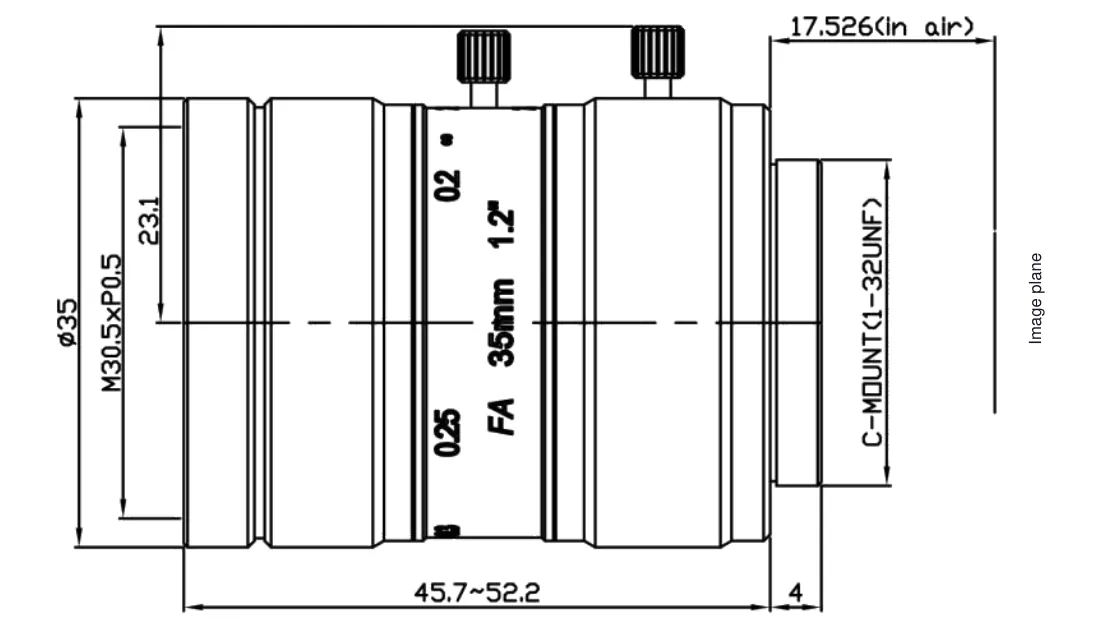

  • Bemaßte Zeichnung: C-Mount-Objektiv, 35 mm, 1,2" 25 MPObjektive+ 3D-CAD

    C-Mount-Objektiv, 35 mm, 1,2" 25 MP

    LS-CF-35MM-1

    Anschluss
    C-Mount
    Typ
    Festbrennweite
    Brennweite
    35 mm
    Blende
    F2.8 - F16
    2D-Zeichnung41 KB3D-CAD (STEP)6.1 MB

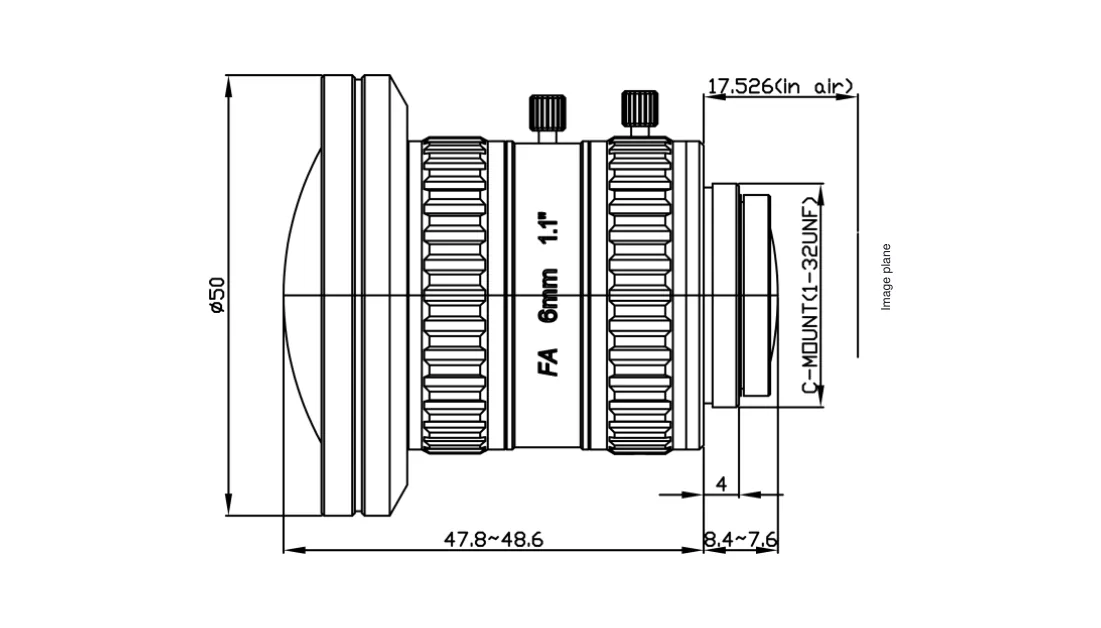

  • Bemaßte Zeichnung: C-Mount-Objektiv, 6 mm, 1,1" 20 MPObjektive+ 3D-CAD

    C-Mount-Objektiv, 6 mm, 1,1" 20 MP

    LS-CF-6MM-1

    Anschluss
    C-Mount
    Typ
    Festbrennweite
    Brennweite
    6 mm
    Blende
    F4.0 - F16
    2D-Zeichnung42 KB3D-CAD (STEP)1.1 MB

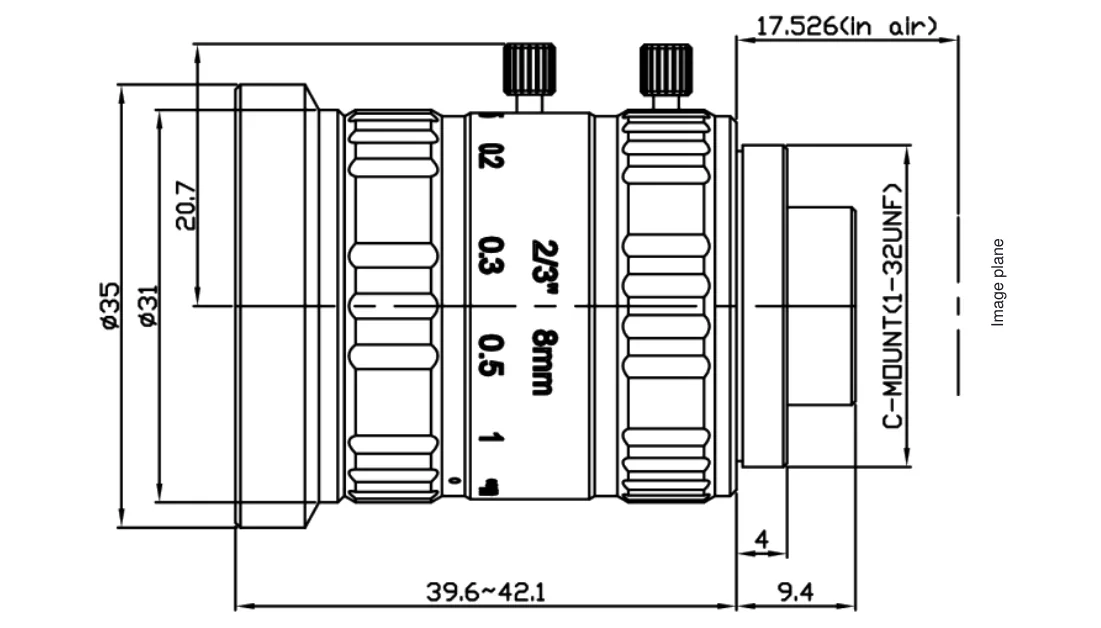

  • Bemaßte Zeichnung: C-Mount-Objektiv, 8 mm, 2/3" 10 MPObjektive+ 3D-CAD

    C-Mount-Objektiv, 8 mm, 2/3" 10 MP

    LS-CF-8MM-1

    Anschluss
    C-Mount
    Typ
    Festbrennweite
    Brennweite
    8 mm
    Blende
    F2.8 - F16
    2D-Zeichnung37 KB3D-CAD (STEP)5.1 MB

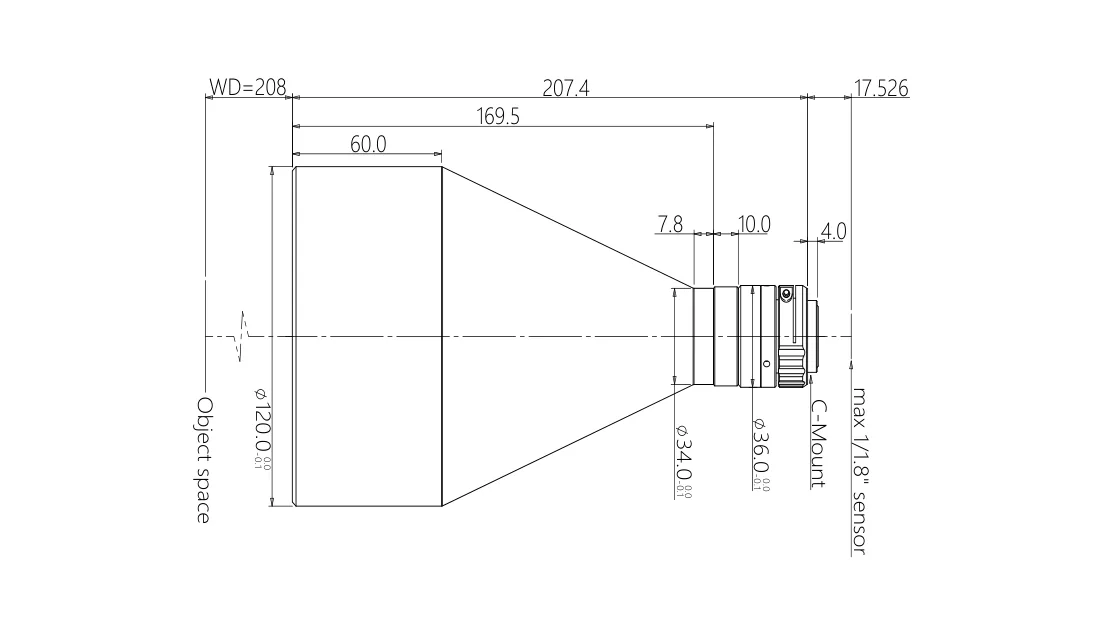

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,1×, WD 208 mmObjektive+ 3D-CAD

    Telezentrisches Objektiv, 0,1×, WD 208 mm

    LS-CT-0100X-W208-1

    Anschluss
    C-Mount
    Typ
    Beidseitig telezentrisch
    Vergrößerung
    0.1×
    Arbeitsabstand
    208 mm
    2D-Zeichnung65 KB3D-CAD (STEP)132 KB

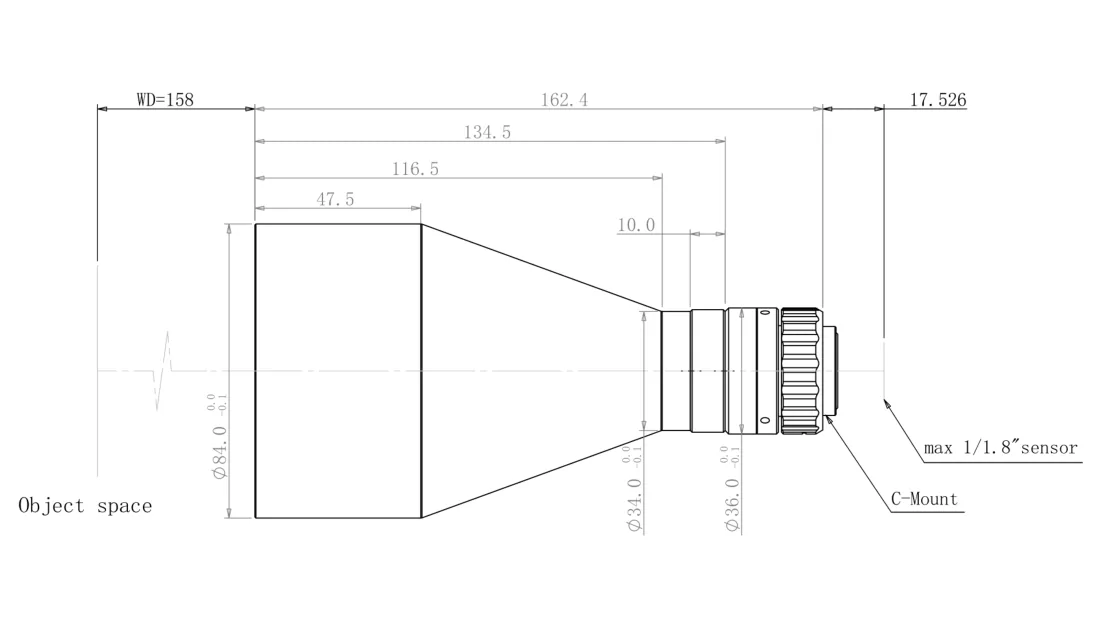

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,141×, WD 158 mmObjektive+ 3D-CAD

    Telezentrisches Objektiv, 0,141×, WD 158 mm

    LS-CT-0141X-W158-1

    Anschluss
    C-Mount
    Typ
    Beidseitig telezentrisch
    Vergrößerung
    0.141×
    Arbeitsabstand
    158 mm
    2D-Zeichnung101 KB3D-CAD (STEP)113 KB

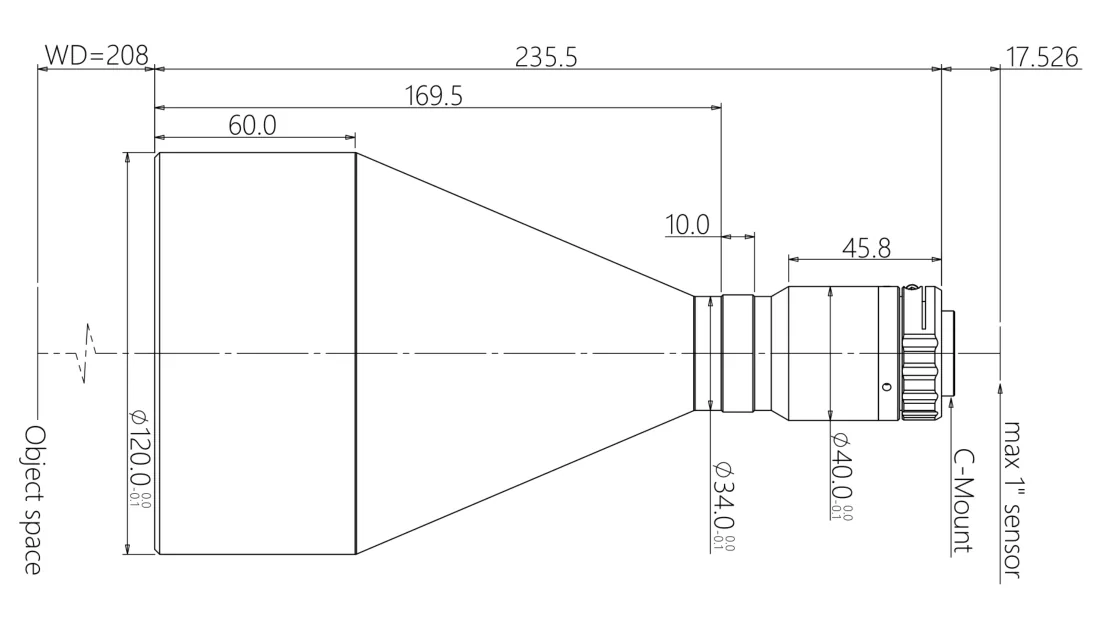

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,184×, WD 208 mmObjektive+ 3D-CAD

    Telezentrisches Objektiv, 0,184×, WD 208 mm

    LS-CT-0184X-W208-1

    Anschluss
    C-Mount
    Typ
    Beidseitig telezentrisch
    Vergrößerung
    0.184×
    Arbeitsabstand
    208 mm
    2D-Zeichnung123 KB3D-CAD (STEP)362 KB

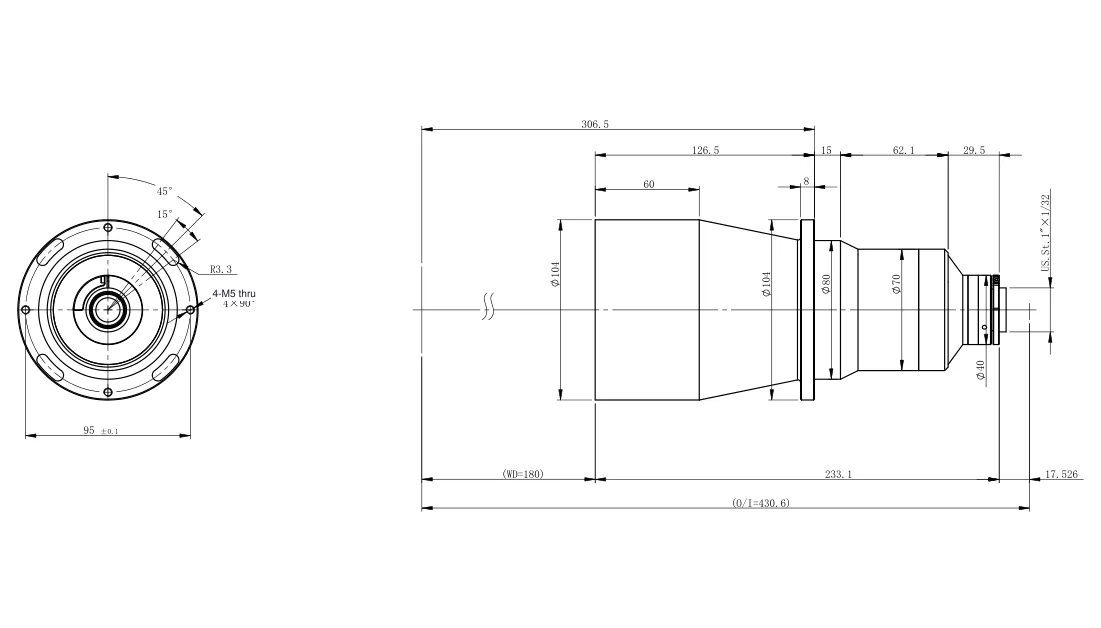

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,1×, WD 180 mmObjektive

    Telezentrisches Objektiv, 0,1×, WD 180 mm

    LS-CT-01X-W180-1

    Anschluss
    C-Mount
    Typ
    Beidseitig telezentrisch
    Vergrößerung
    0.1×
    Arbeitsabstand
    180 mm
    2D-Zeichnung73 KB

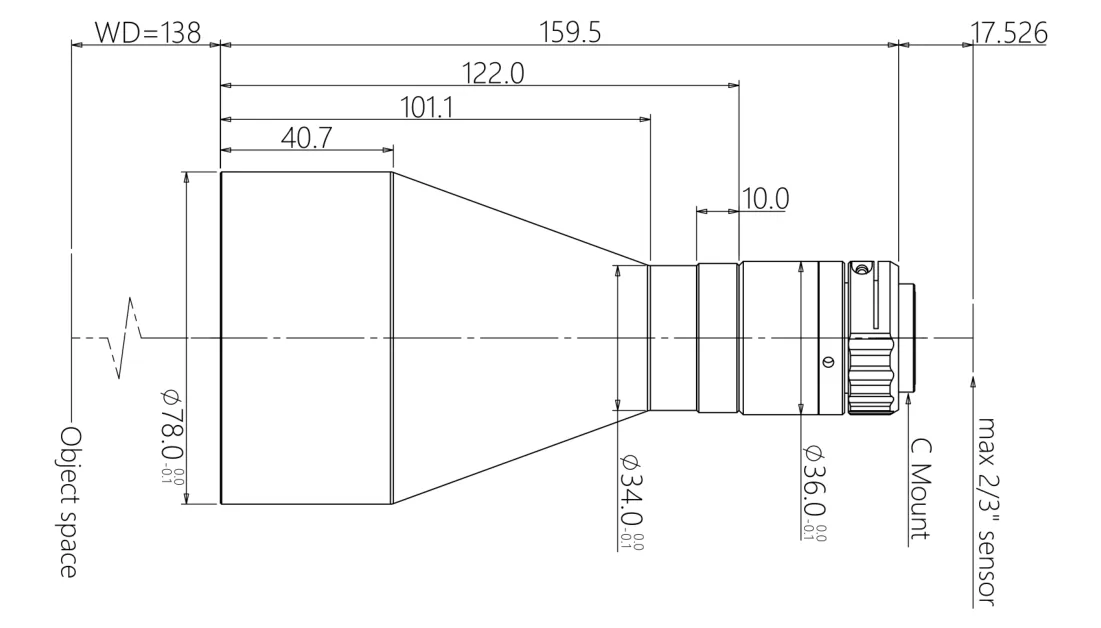

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,204×, WD 138 mmObjektive+ 3D-CAD

    Telezentrisches Objektiv, 0,204×, WD 138 mm

    LS-CT-0204X-W138-1

    Anschluss
    C-Mount
    Typ
    Beidseitig telezentrisch
    Vergrößerung
    0.204×
    Arbeitsabstand
    138 mm
    2D-Zeichnung116 KB3D-CAD (STEP)375 KB

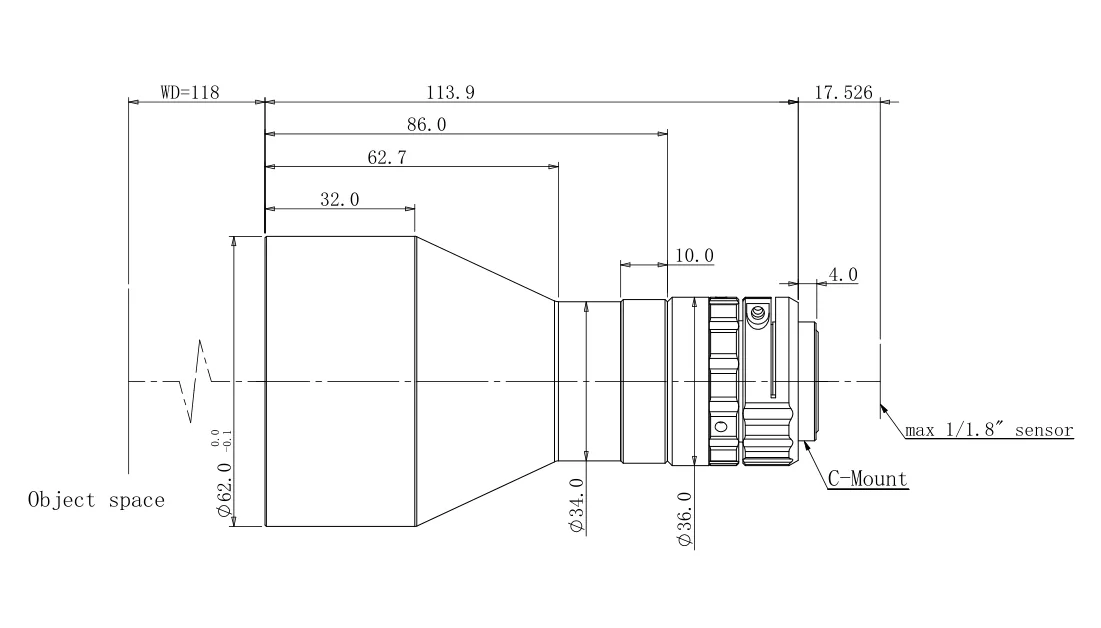

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,214×, WD 118 mmObjektive+ 3D-CAD

    Telezentrisches Objektiv, 0,214×, WD 118 mm

    LS-CT-0214X-W118-1

    Anschluss
    C-Mount
    Typ
    Beidseitig telezentrisch
    Vergrößerung
    0.214×
    Arbeitsabstand
    118 mm
    2D-Zeichnung122 KB3D-CAD (STEP)167 KB

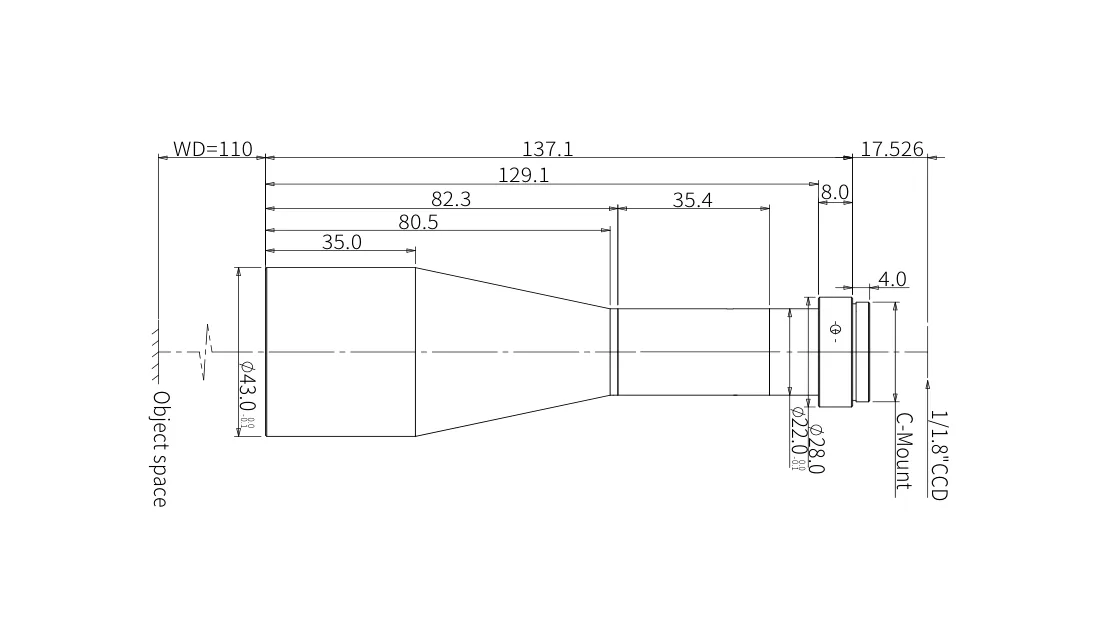

  • Bemaßte Zeichnung: Telezentrisches Objektiv, 0,3×, WD 110 mmObjektive+ 3D-CAD

    Telezentrisches Objektiv, 0,3×, WD 110 mm

    LS-CT-03X-W110-1

    Anschluss
    C-Mount
    Typ
    Telezentrisch
    Vergrößerung
    0.3×
    Arbeitsabstand
    110 mm
    2D-Zeichnung29 KB3D-CAD (STEP)118 KB

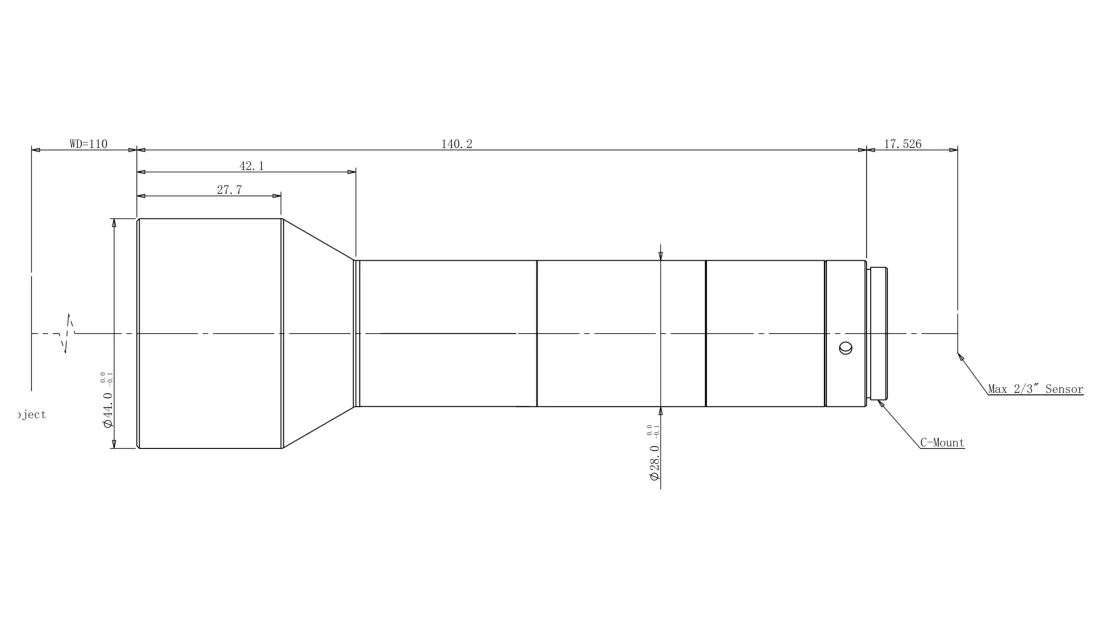

  • Bemaßte Zeichnung: Objektseitig telezentrisches Objektiv, 0,4×, WD 110 mmObjektive+ 3D-CAD

    Objektseitig telezentrisches Objektiv, 0,4×, WD 110 mm

    LS-CT-04X-W110-3

    Anschluss
    C-Mount
    Typ
    Objektseitig telezentrisch
    Vergrößerung
    0.4×
    Arbeitsabstand
    110 mm
    2D-Zeichnung79 KB3D-CAD (STEP)168 KB

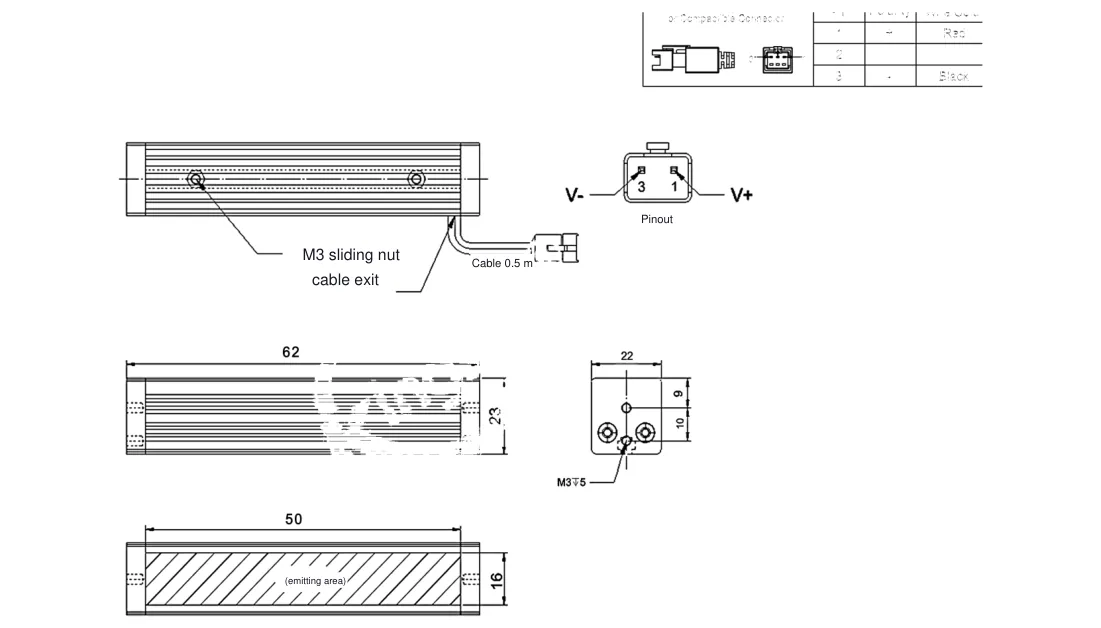

  • Bemaßte Zeichnung: Balkenbeleuchtung, weiß, 50×16 mmBeleuchtung+ 3D-CAD

    Balkenbeleuchtung, weiß, 50×16 mm

    LT-BAR-W-50X16-2

    Typ
    Balkenbeleuchtung
    Farbe
    Weiß
    Größe
    50×16 mm Leuchtfläche (62×23 Gehäuse)
    Versorgung
    24 V DC
    2D-Zeichnung178 KB3D-CAD (STEP)223 KB

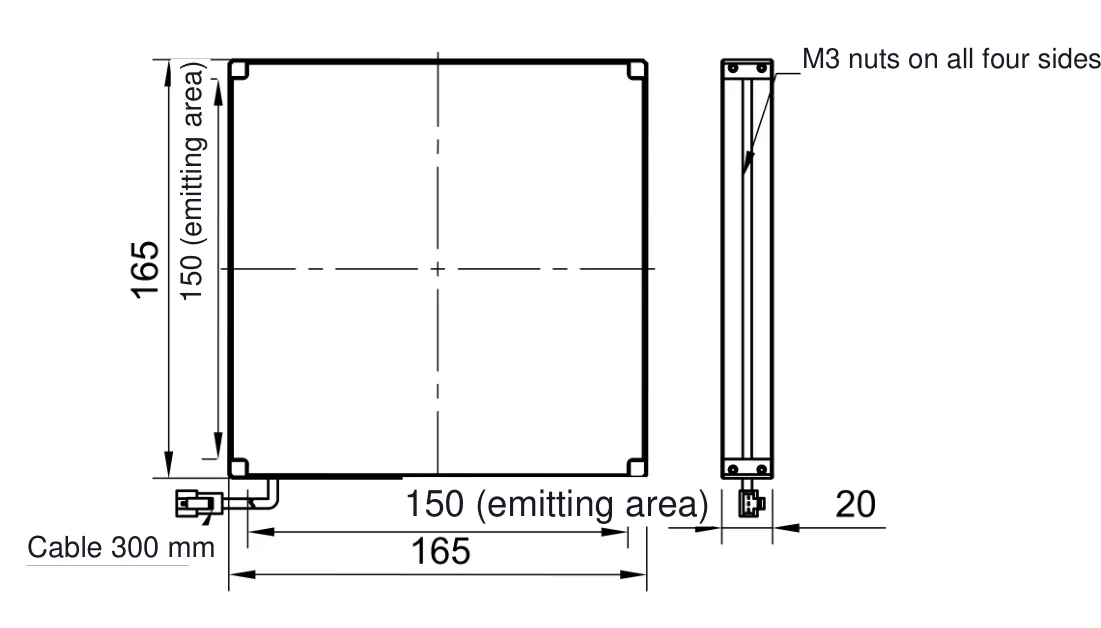

  • Bemaßte Zeichnung: Durchlicht, weiß, 150×150 mmBeleuchtung+ 3D-CAD

    Durchlicht, weiß, 150×150 mm

    LT-BKL-W-150-1

    Typ
    Durchlicht
    Farbe
    Weiß
    Größe
    150×150 mm Leuchtfläche (165×165 Gehäuse)
    Versorgung
    24 V DC
    2D-Zeichnung77 KB3D-CAD (STEP)343 KB
  • Bemaßte Zeichnung: Koaxialbeleuchtung, blau, 50×50 mm (93×56 Gehäuse)Beleuchtung+ 3D-CAD

    Koaxialbeleuchtung, blau, 50×50 mm (93×56 Gehäuse)

    LT-COX-B-050-1

    Typ
    Koaxialbeleuchtung
    Farbe
    Blau
    Größe
    50×50 mm
    Versorgung
    24 V DC
    2D-Zeichnung183 KB3D-CAD (STEP)449 KB

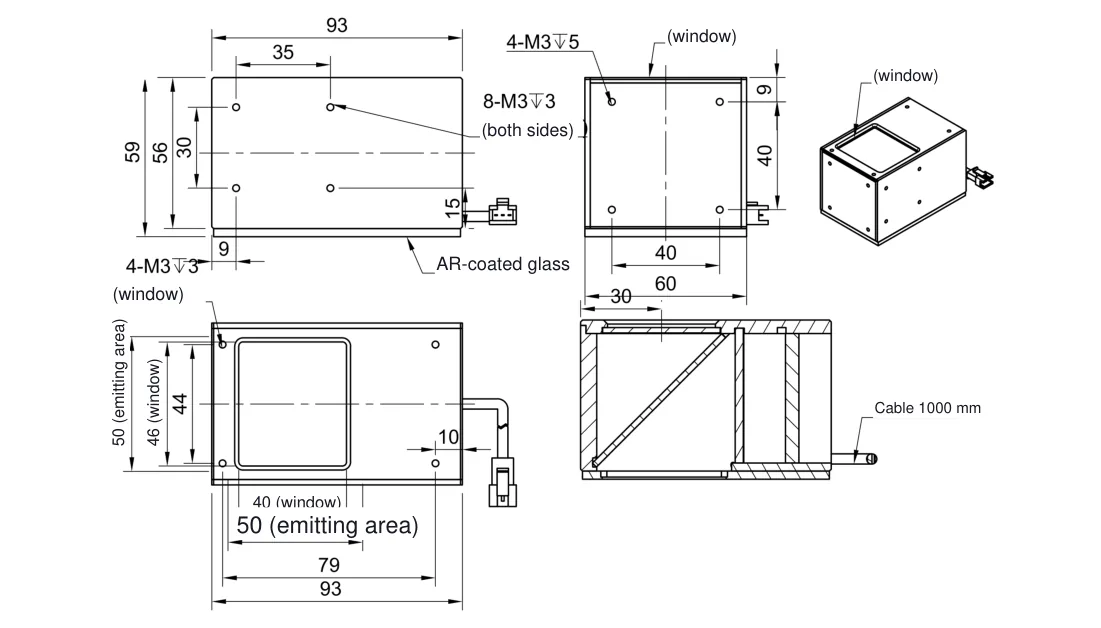

  • Bemaßte Zeichnung: Koaxialbeleuchtung, blau, 50×50 mm, GlasfensterBeleuchtung+ 3D-CAD

    Koaxialbeleuchtung, blau, 50×50 mm, Glasfenster

    LT-COX-B-050-2

    Typ
    Koaxialbeleuchtung
    Farbe
    Blau
    Größe
    50×50 mm (93×59 Gehäuse)
    Versorgung
    24 V DC
    2D-Zeichnung188 KB3D-CAD (STEP)500 KB

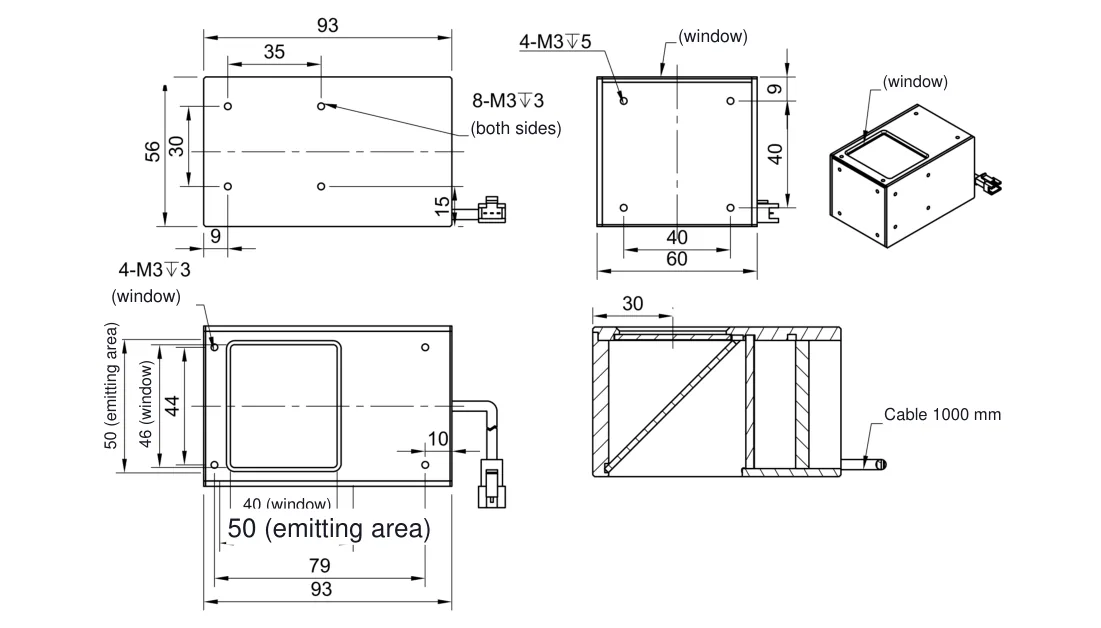

  • Bemaßte Zeichnung: Koaxialbeleuchtung, weiß, 50×50 mm (93×56 Gehäuse)Beleuchtung+ 3D-CAD

    Koaxialbeleuchtung, weiß, 50×50 mm (93×56 Gehäuse)

    LT-COX-W-050-1

    Typ
    Koaxialbeleuchtung
    Farbe
    Weiß
    Größe
    50×50 mm
    Versorgung
    24 V DC
    2D-Zeichnung183 KB3D-CAD (STEP)449 KB

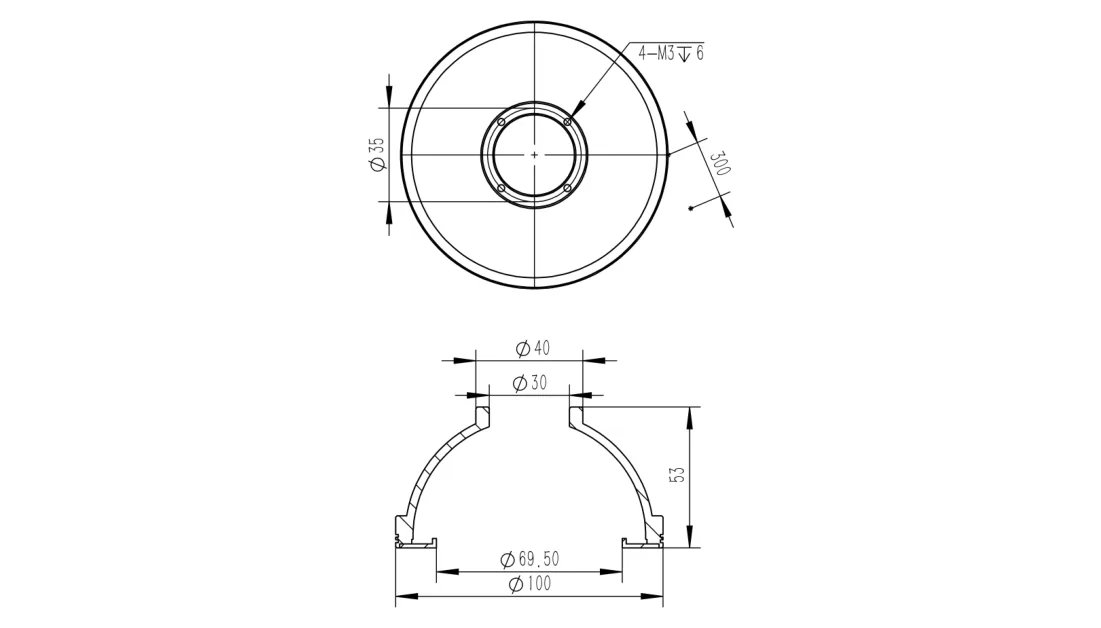

  • Bemaßte Zeichnung: Dombeleuchtung, weiß, Ø100 mmBeleuchtung+ 3D-CAD

    Dombeleuchtung, weiß, Ø100 mm

    LT-DOM-W-100-1

    Typ
    Dombeleuchtung
    Farbe
    Weiß
    Größe
    Ø100 mm
    Versorgung
    24 V DC
    2D-Zeichnung113 KB3D-CAD (STEP)540 KB

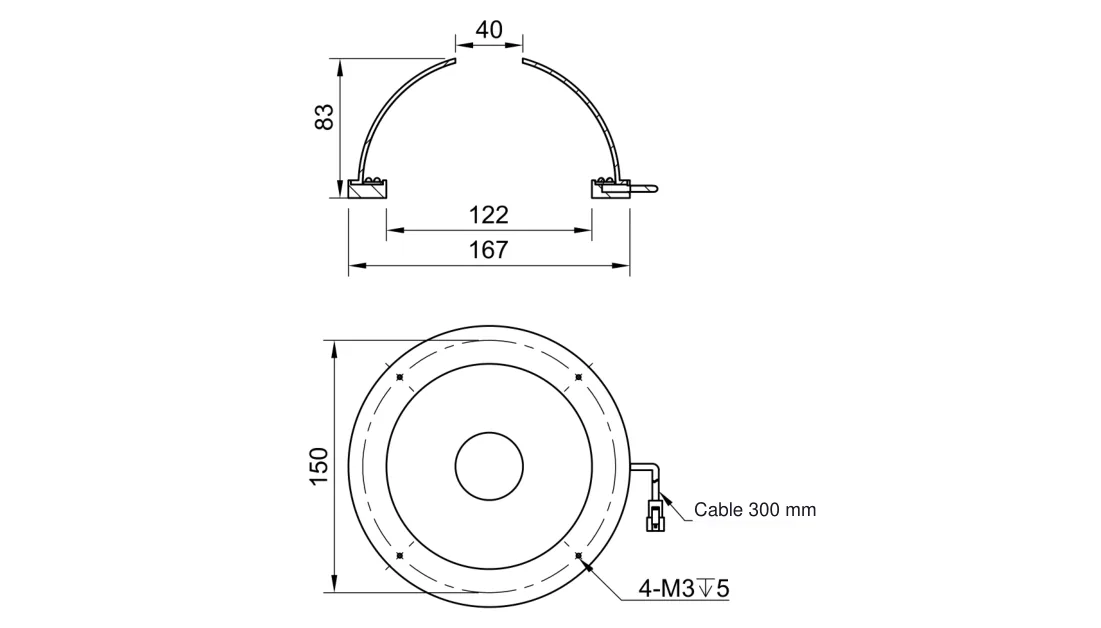

  • Bemaßte Zeichnung: Dombeleuchtung, weiß, Ø150 mmBeleuchtung+ 3D-CAD

    Dombeleuchtung, weiß, Ø150 mm

    LT-DOM-W-150-1

    Typ
    Dombeleuchtung
    Farbe
    Weiß
    Größe
    Ø150 mm
    Versorgung
    24 V DC
    2D-Zeichnung107 KB3D-CAD (STEP)249 KB

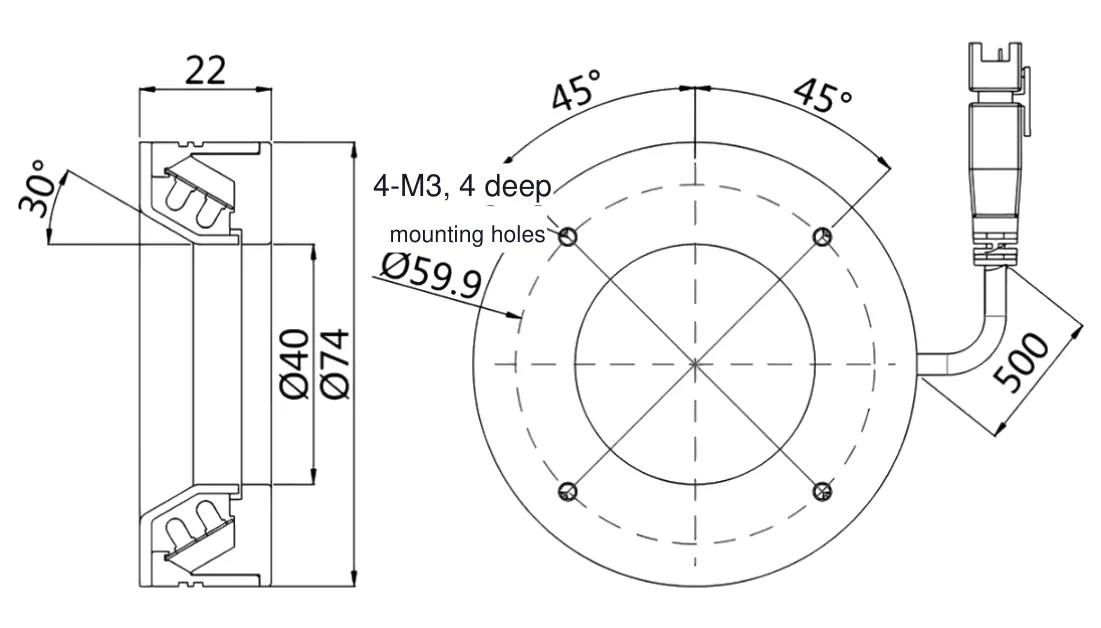

  • Bemaßte Zeichnung: Ringbeleuchtung, weiß, Ø74 mm, 30°Beleuchtung+ 3D-CAD

    Ringbeleuchtung, weiß, Ø74 mm, 30°

    LT-RNG-W-074A30-1

    Typ
    Ringbeleuchtung
    Farbe
    Weiß
    Größe
    Ø74 mm
    Abstrahlwinkel
    30°
    2D-Zeichnung70 KB3D-CAD (STEP)1.1 MB

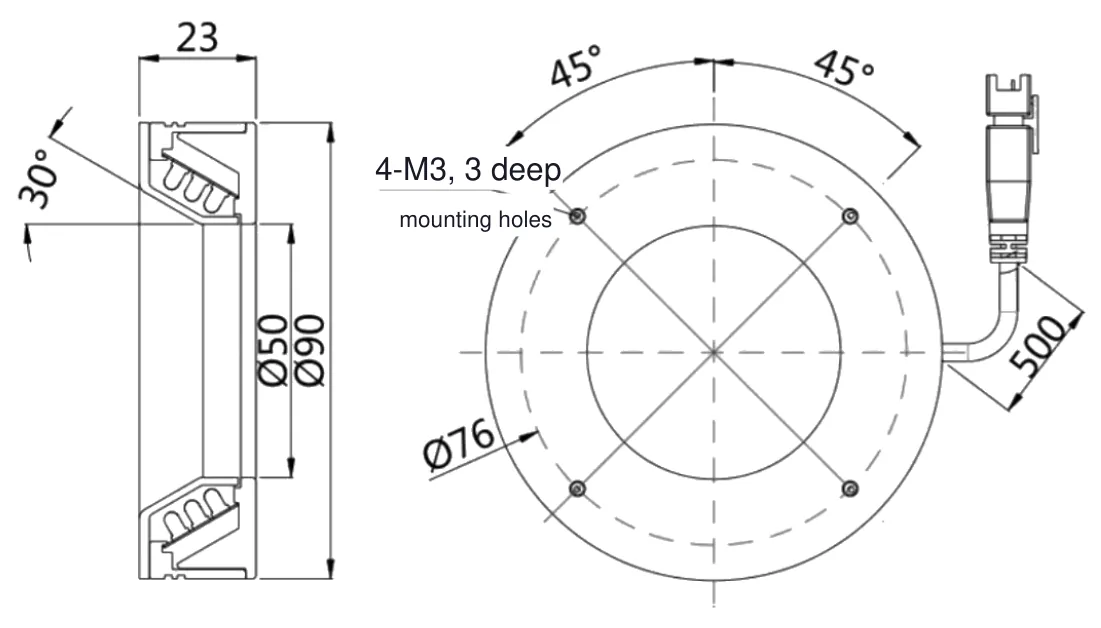

  • Bemaßte Zeichnung: Ringbeleuchtung, weiß, Ø90 mm, 30°Beleuchtung+ 3D-CAD

    Ringbeleuchtung, weiß, Ø90 mm, 30°

    LT-RNG-W-090A30-2

    Typ
    Ringbeleuchtung
    Farbe
    Weiß
    Größe
    Ø90 mm
    Abstrahlwinkel
    30°
    2D-Zeichnung76 KB3D-CAD (STEP)1.1 MB

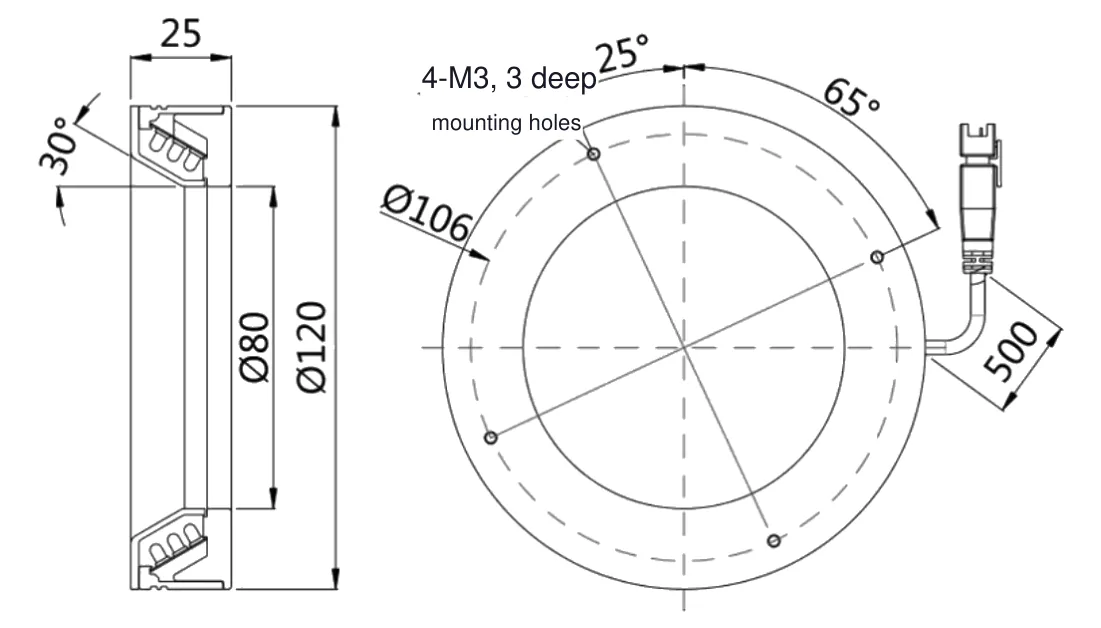

  • Bemaßte Zeichnung: Ringbeleuchtung, weiß, Ø120 mm, 30°Beleuchtung+ 3D-CAD

    Ringbeleuchtung, weiß, Ø120 mm, 30°

    LT-RNG-W-120A30-2

    Typ
    Ringbeleuchtung
    Farbe
    Weiß
    Größe
    Ø120 mm
    Abstrahlwinkel
    30°
    2D-Zeichnung77 KB3D-CAD (STEP)1.1 MB

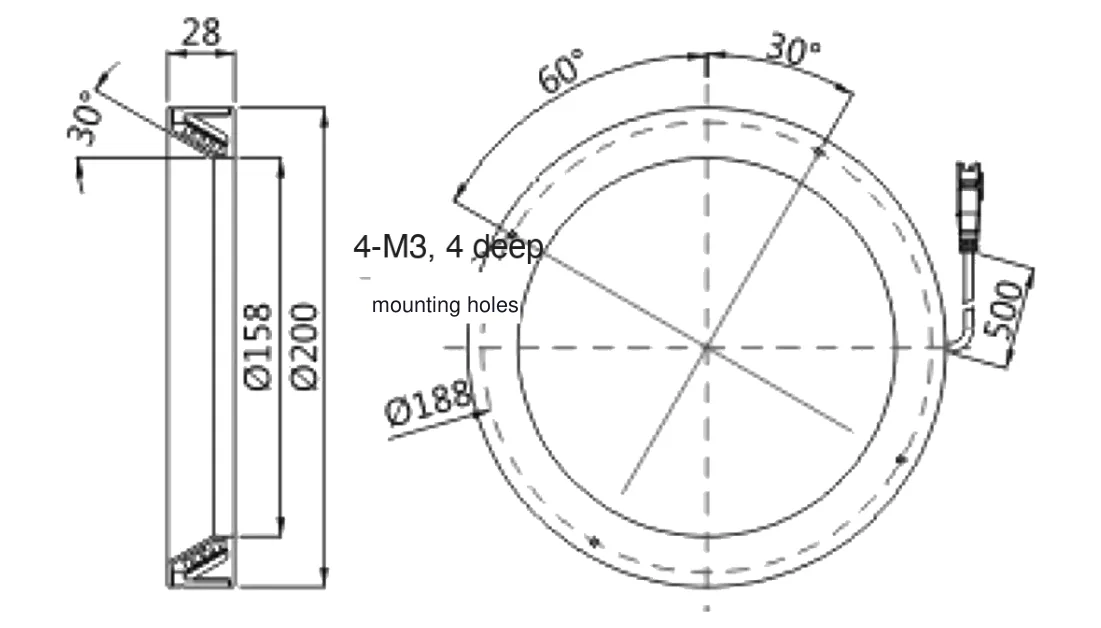

  • Bemaßte Zeichnung: Ringbeleuchtung, weiß, Ø200 mm, 30°Beleuchtung

    Ringbeleuchtung, weiß, Ø200 mm, 30°

    LT-RNG-W-200A30-1

    Typ
    Ringbeleuchtung
    Farbe
    Weiß
    Größe
    Ø200 mm (Ø158 Bohrung)
    Abstrahlwinkel
    30°
    2D-Zeichnung96 KB

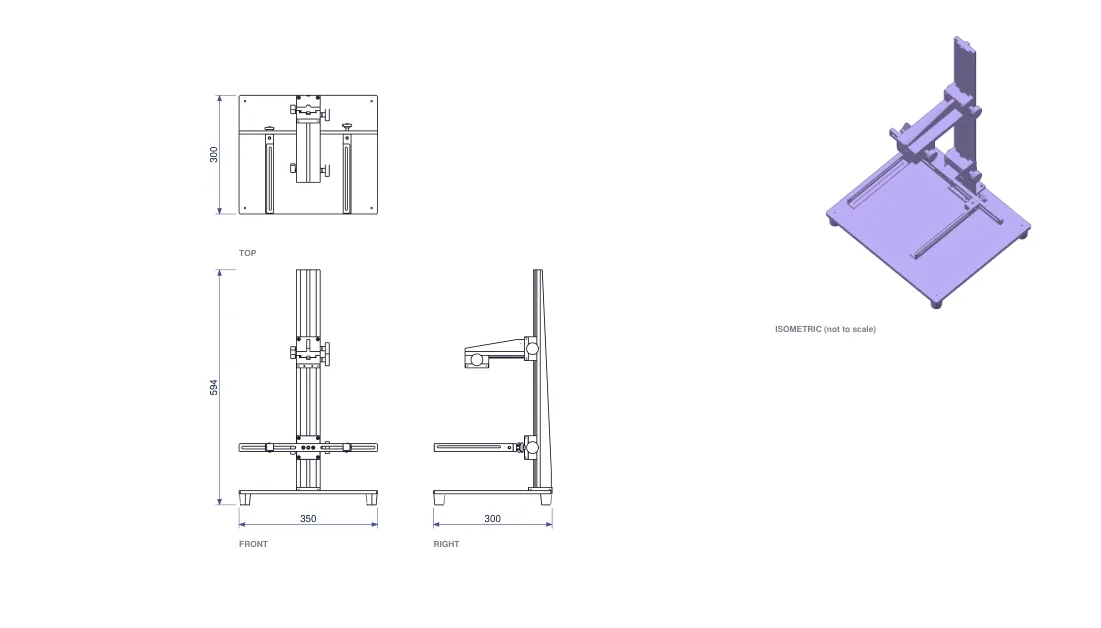

  • Bemaßte Zeichnung: Tisch-TeststandHalterungen+ 3D-CAD

    Tisch-Teststand

    MNT-BNCH-STD

    Grundplatte
    350 × 300 mm
    Kamerahalterung
    Nicht im Modell enthalten
    Gesamtabmessungen
    350 × 594 × 300 mm
    2D-Zeichnung70 KB3D-CAD (STEP)1.7 MB

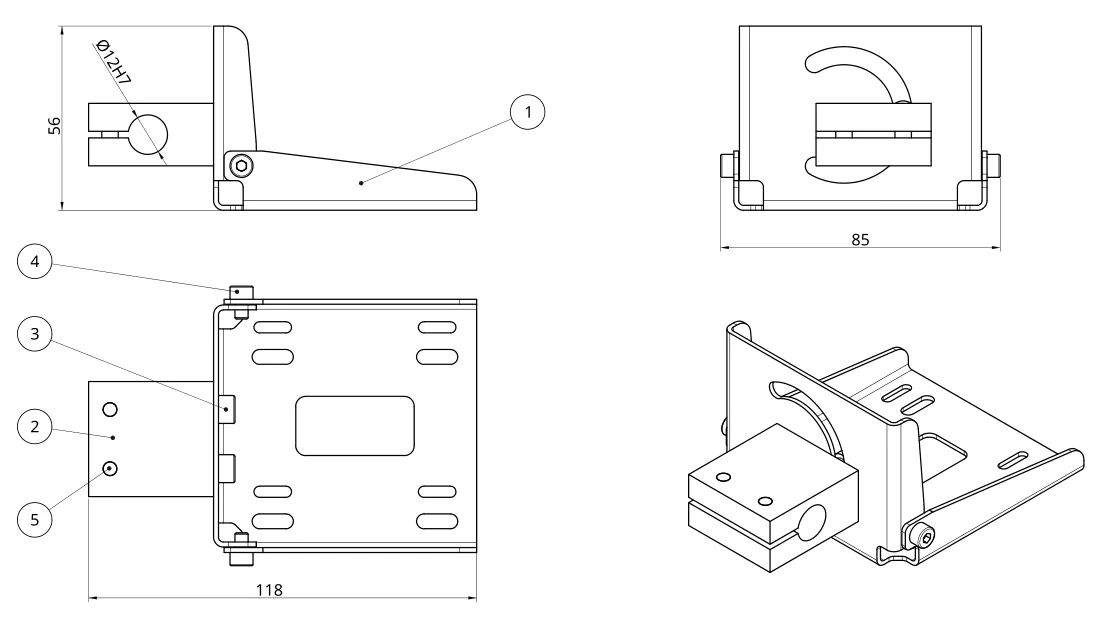

  • Bemaßte Zeichnung: OV Spark SeitenmontagehalterungHalterungen+ 3D-CAD

    OV Spark Seitenmontagehalterung

    MT-BKT-OV-SD-STN3-1

    Passend für
    OV Spark
    Befestigungsschrauben der Kamera
    M3
    Gesamtabmessungen
    118 × 85 × 56 mm
    2D-Zeichnung34 KB3D-CAD (STEP)265 KB

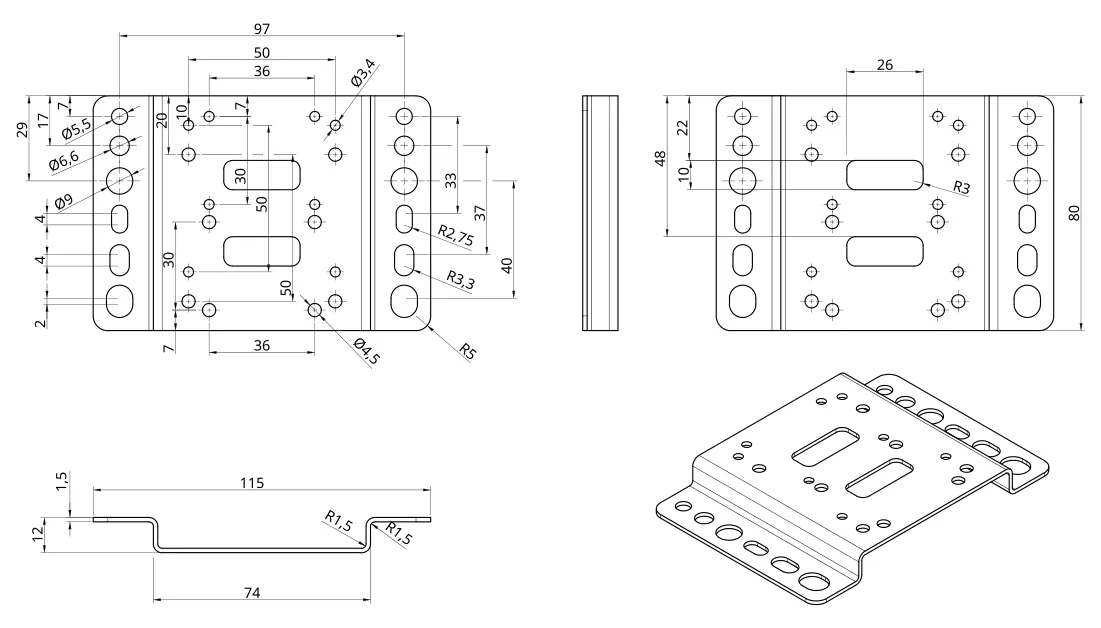

  • Bemaßte Zeichnung: OV Spark FrontmontagehalterungHalterungen+ 3D-CAD

    OV Spark Frontmontagehalterung

    MT-BKT-OV-STN1-1

    Passend für
    OV Spark
    Befestigungsschrauben der Kamera
    M3
    Gesamtabmessungen
    115 × 80 × 12 mm
    2D-Zeichnung68 KB3D-CAD (STEP)139 KB

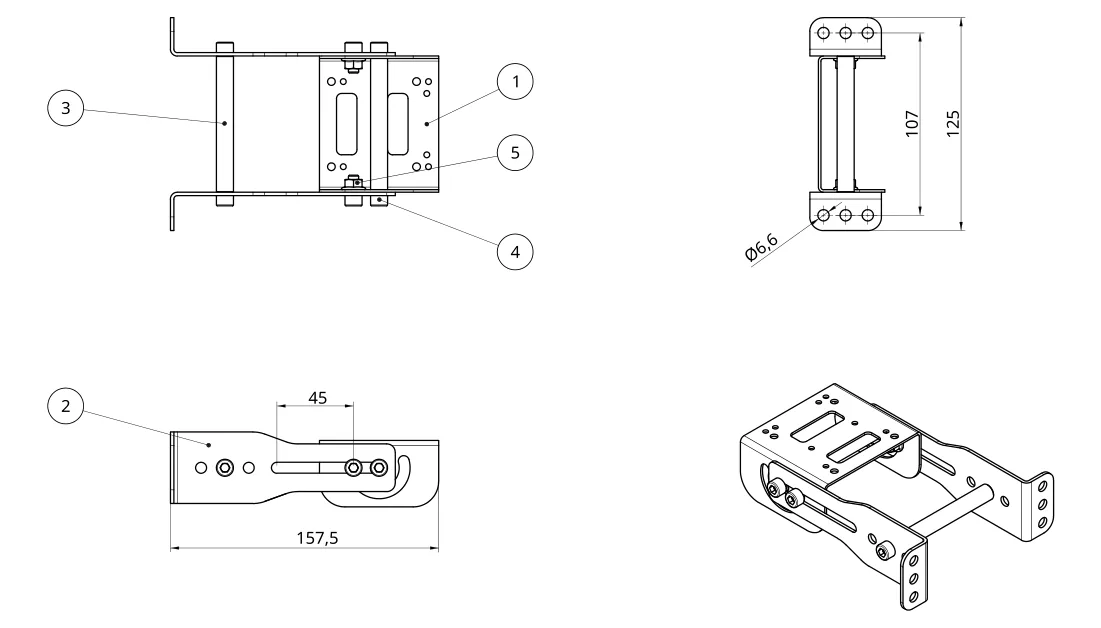

  • Bemaßte Zeichnung: OV Spark verstellbare MontagehalterungHalterungen+ 3D-CAD

    OV Spark verstellbare Montagehalterung

    MT-BKT-OV-VAR-STN2-1

    Passend für
    OV Spark
    Befestigungsschrauben der Kamera
    M3
    Gesamtabmessungen
    125 × 157.5 × 44 mm
    2D-Zeichnung45 KB3D-CAD (STEP)209 KB

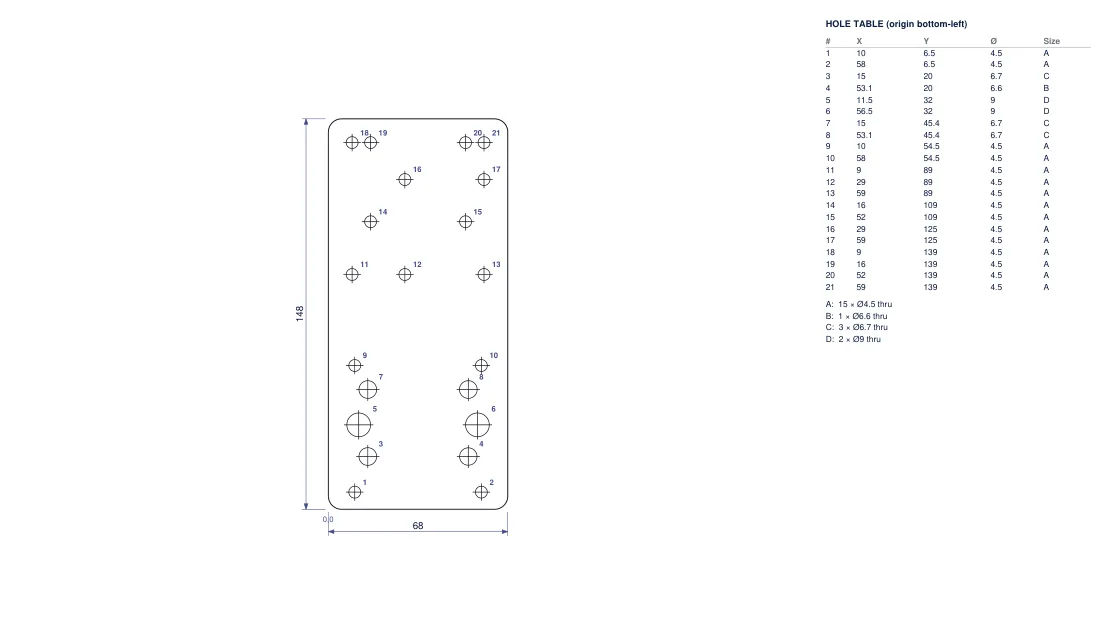

  • Bemaßte Zeichnung: OV-Kamera-MontageplatteHalterungen

    OV-Kamera-Montageplatte

    MT-PLT-OV-STN-1

    Material
    Aluminium, violett eloxiert
    Dicke
    6.35 mm (1/4")
    Gesamtabmessungen
    68 × 148 mm
    Bohrungen
    21, siehe Bohrungstabelle
    2D-Zeichnung48 KB2D-DXF6 KB

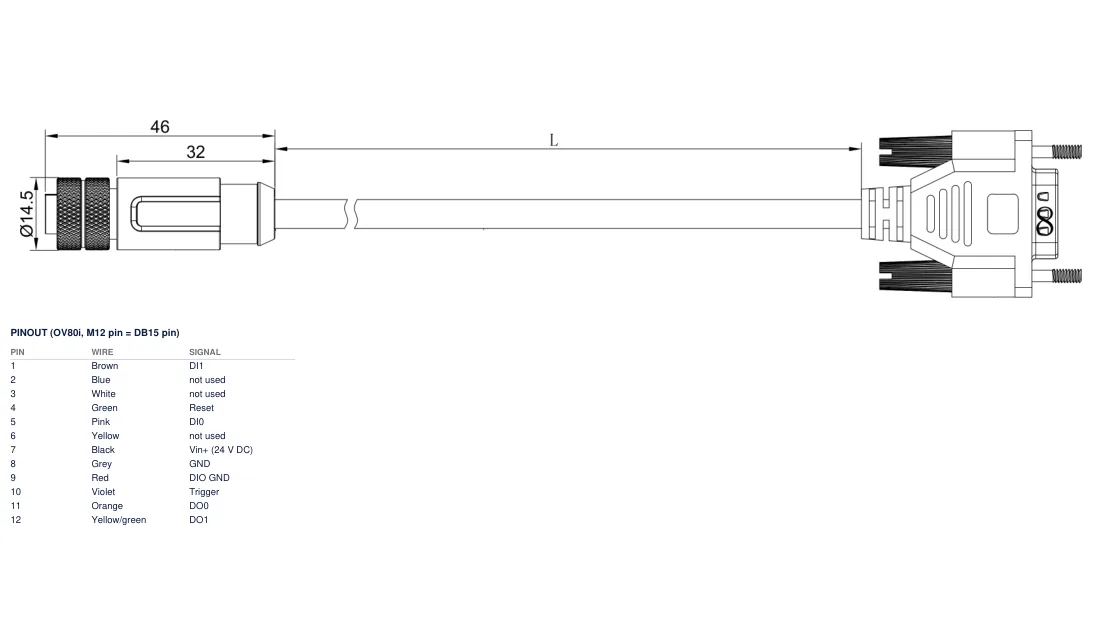

  • Bemaßte Zeichnung: OV80i Strom-/E/A-Kabel, M12 12-polig auf DB15Anschlusstechnik

    OV80i Strom-/E/A-Kabel, M12 12-polig auf DB15

    CB-PWR300-M12A12F-DB15-1

    Steckverbinder
    M12 A-codiert, 12-polige Buchse
    Anderer Anschluss
    DB15
    Kabel
    12 × 24 AWG, schleppkettentauglich
    Nennwert
    30 V, 1.5 A (40 °C)
    2D-Zeichnung96 KB

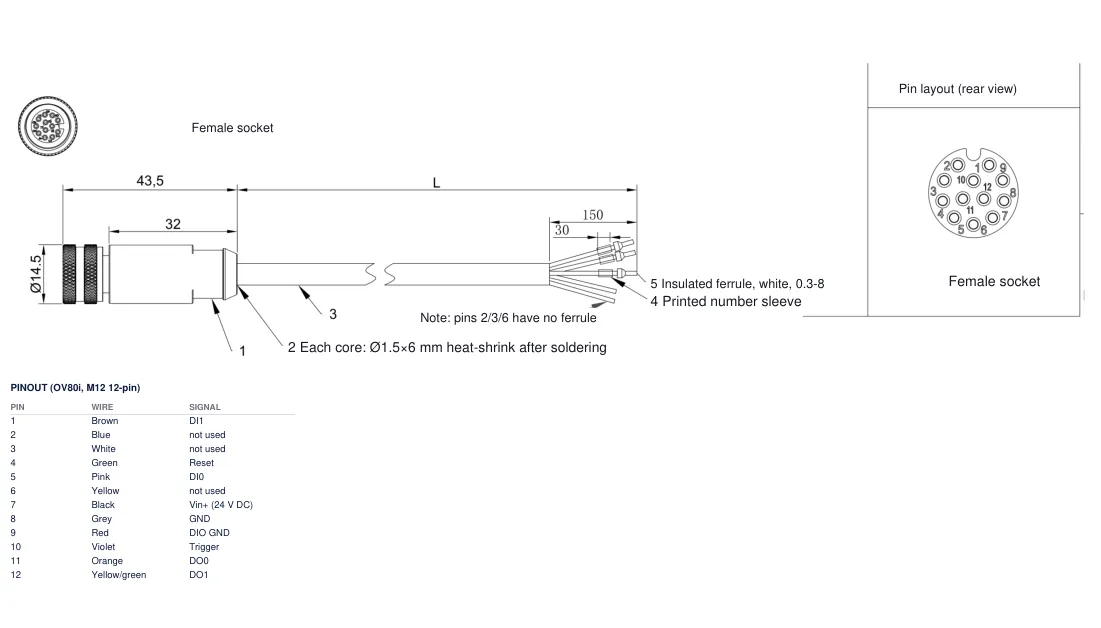

  • Bemaßte Zeichnung: OV80i Strom-/E/A-Kabel, M12 12-polig auf offene AderendenAnschlusstechnik

    OV80i Strom-/E/A-Kabel, M12 12-polig auf offene Aderenden

    CB-PWR300-M12A12F-FL12C-1

    Steckverbinder
    M12 A-codiert, 12-polige Buchse
    Kabel
    12 × 24 AWG, schleppkettentauglich
    Anschlüsse
    Aderendhülsen und Nummernhülsen
    Nennwert
    30 V, 1.5 A (40 °C)
    2D-Zeichnung162 KB

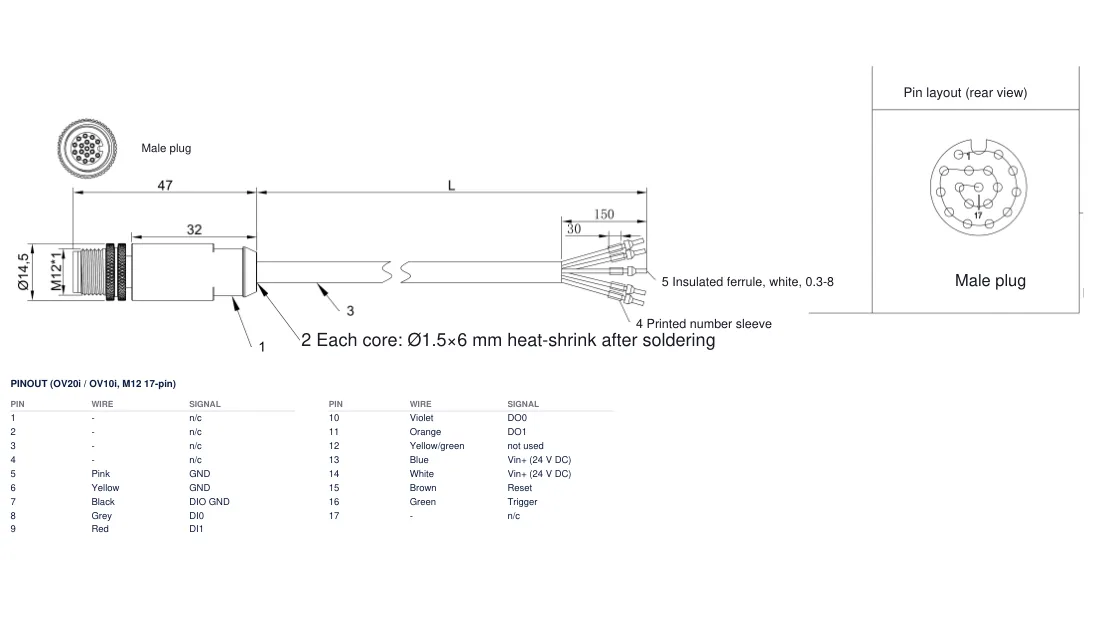

  • Bemaßte Zeichnung: OV20i / OV10i Strom-/E/A-Kabel, M12 17-polig auf offene AderendenAnschlusstechnik

    OV20i / OV10i Strom-/E/A-Kabel, M12 17-polig auf offene Aderenden

    CB-PWR300-M12A17M-FL17C-1

    Steckverbinder
    M12 A-codiert, 17-poliger Stecker
    Kabel
    12 × 24 AWG, schleppkettentauglich
    Anschlüsse
    Aderendhülsen und Nummernhülsen
    Nennwert
    30 V, 1.5 A (40 °C)
    2D-Zeichnung159 KB

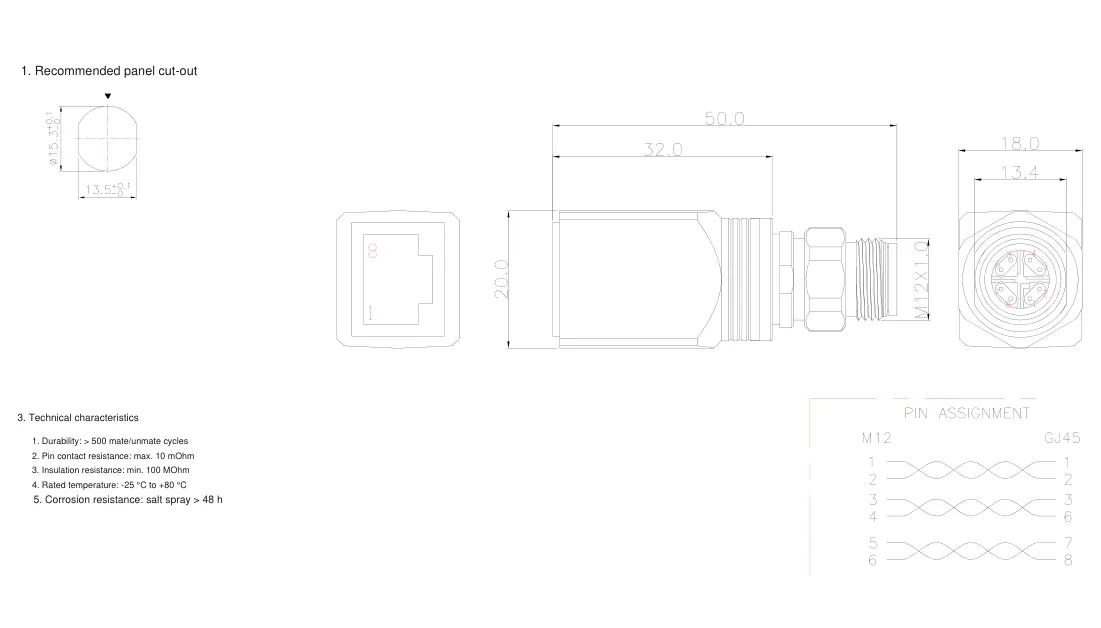

  • Bemaßte Zeichnung: Adapter, M12 X-codiert auf RJ45Anschlusstechnik

    Adapter, M12 X-codiert auf RJ45

    PC-ADP-M12RJ45-1

    Seite A
    M12 X-codiert, 8-polig
    Seite B
    RJ45-Buchse
    Verwendung
    Ethernet für Schalttafel/Kabel
    2D-Zeichnung128 KB

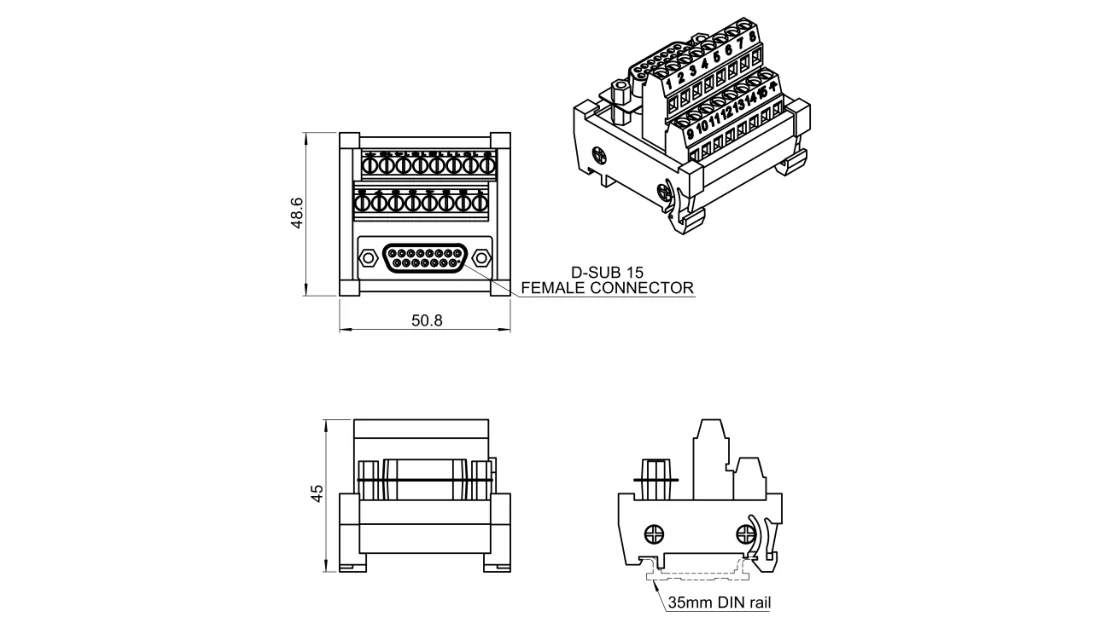

  • Bemaßte Zeichnung: Klemmenblock, DB15 (OV80i)Anschlusstechnik+ 3D-CAD

    Klemmenblock, DB15 (OV80i)

    PC-TB-DF15-42D-1

    Typ
    D-Sub-15-Buchse auf Schraubklemmen
    Montage
    35-mm-DIN-Schiene
    Verwendung
    E/A-Kabelanschluss, OV80i
    Gesamtabmessungen
    48.6 × 45.3 × 50.8 mm
    2D-Zeichnung201 KB3D-CAD (STEP)4.0 MB

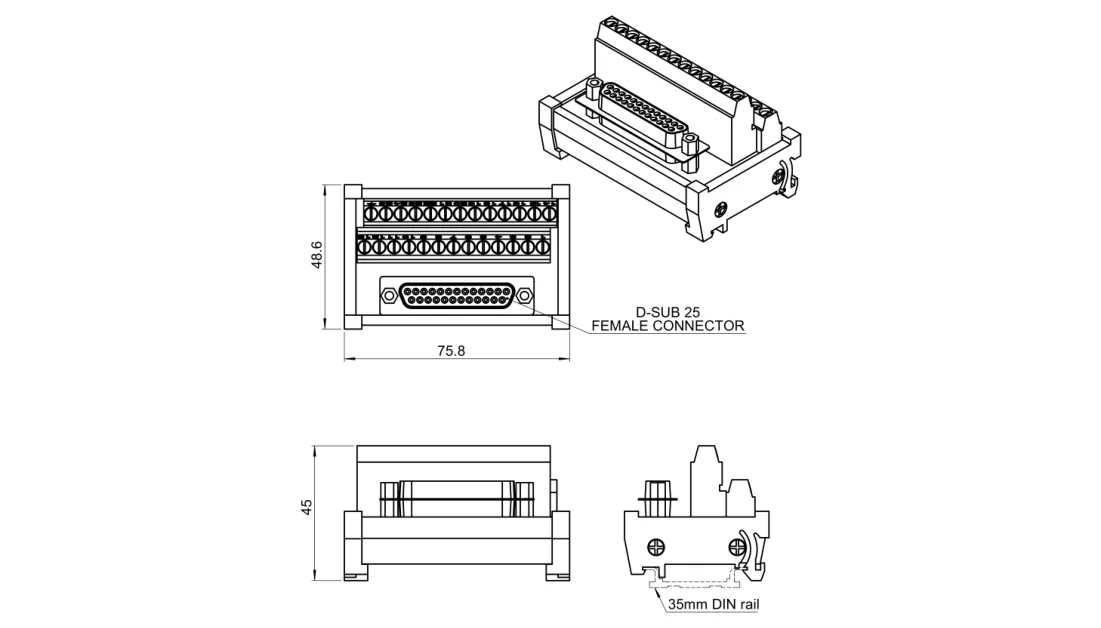

  • Bemaßte Zeichnung: Klemmenblock, DB25 (OV10i / OV20i)Anschlusstechnik+ 3D-CAD

    Klemmenblock, DB25 (OV10i / OV20i)

    PC-TB-DF25-42D-1

    Typ
    D-Sub-25-Buchse auf Schraubklemmen
    Montage
    35-mm-DIN-Schiene
    Verwendung
    E/A-Kabelanschluss, OV10i / OV20i
    Gesamtabmessungen
    48.6 × 45.3 × 75.8 mm
    2D-Zeichnung205 KB3D-CAD (STEP)6.9 MB

Hinweise zur Verwendung

  • Alle Maße sind in Millimetern angegeben. Die Zeichnungen dienen als Referenz für die Konstruktion. Prüfen Sie kritische Passungen am tatsächlichen Bauteil.
  • STEP-Dateien lassen sich in SolidWorks, Fusion 360, Onshape, CATIA, Inventor, FreeCAD und den meisten anderen CAD-Programmen öffnen.
  • Bei telezentrischen Objektiven wird der Arbeitsabstand (WD) von der Vorderseite des Objektivs bis zum Prüfteil angegeben.
