锂電池軟包電芯缺陷偵測：缺陷目录

在三種锂電池形態中，軟包電芯的檢測難度最高。方形與圆柱電芯只呈現一個主導檢測面，而軟包電芯則有六個。方形外壳對光的吸收可預測，而軟包電芯的铝塑複合膜高度反光，每變化一度的視角，外观就會随之改變。圆柱電芯的焊接幾何邊界明確，而軟包電芯的極耳經過折疊、壓接、超声焊接，產生幾十種細微不同但都属於合格的形状。

然而軟包仍是眾多電動車厂商首選的形態，因其封裝效率與熱管理特性出色。因此檢測必须能在超級工廠規模下、每只電芯3秒以內的節拍下、對安全關鍵缺陷做到零漏檢。

本文是一份實用的缺陷目录：每一種有意義的軟包電芯缺陷類別、其成因、其外观，以及AI視覺如何檢測。

軟包電芯檢測的幾何關系

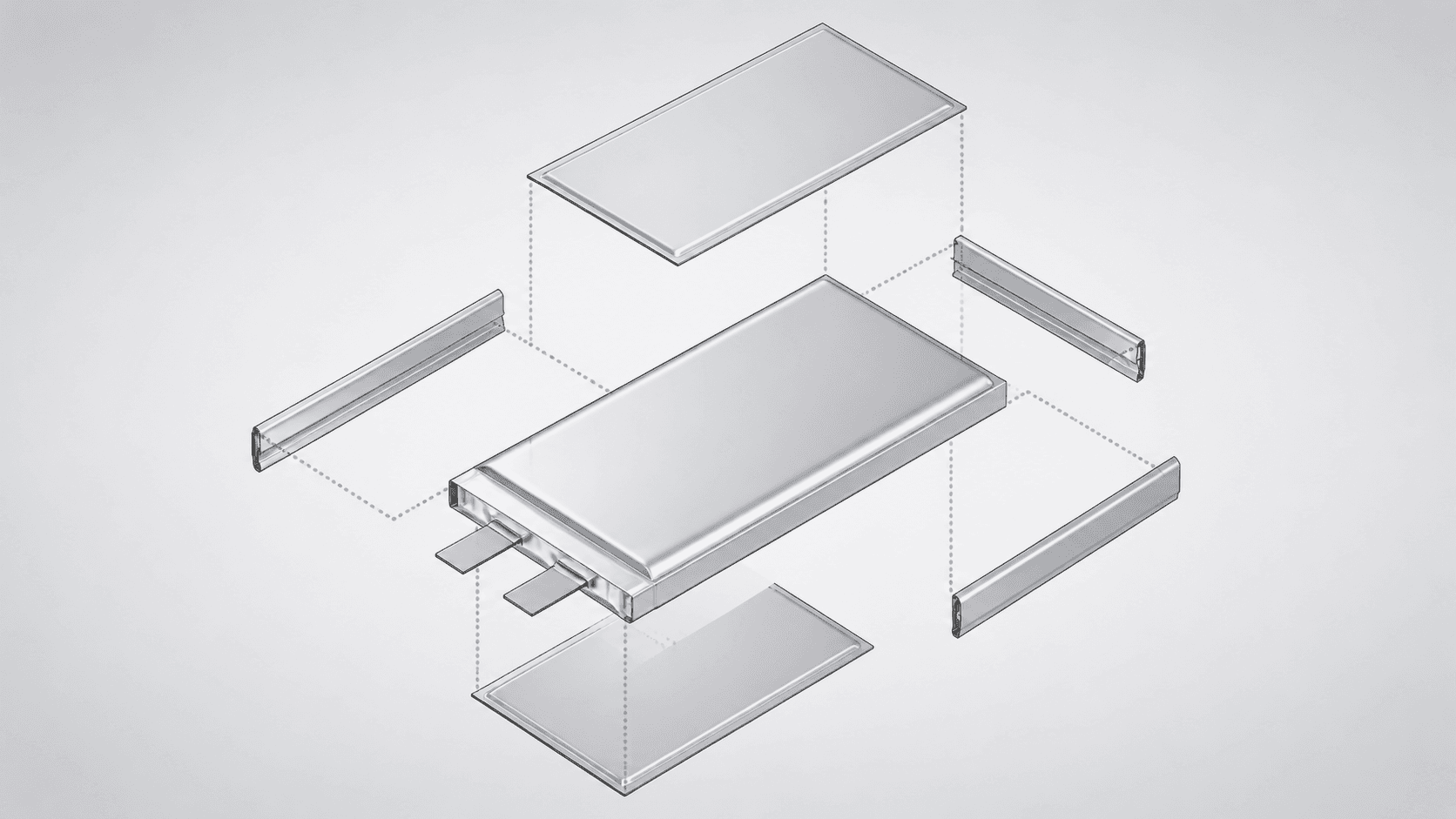

一個完整的軟包電芯檢測站需覆蓋六個表面：上表面、下表面、两條長邊、两條短邊（含正負極極耳）。多數產線采用4到8台相機，每台相機配多種光照幾何。具體架构取决於電芯規格、產線節拍以及檢測在工序链中的位置（疊片後、極耳焊接後、封裝後或末端檢測）。

最難的不是檢測某一類缺陷，而是要在铝塑膜反光範围如此宽的情况下持續稳定地檢測，且不會把合理的表面差異判為不良。

铝塑膜的表面缺陷

劃痕與凿痕

由疊片、轉移或機械手放置過程中的搬運損傷造成。穿透铝塑複合膜的劃痕属於灾難性缺陷；只在聚合物外塗層上的表面劃痕属於外观缺陷。區分两者需要亚毫米級深度靈敏度。檢測方案：結构光或光度立體法配合按類別严重度訓練的CNN。

凹痕與變形

由疊片错位或電芯成形過程中的機械接触導致。即便浅到肉眼難辨的凹痕也可能損害铝塑膜對電解液的阻隔能力。檢測方案：深度感知成像加上與已知良品轮廓的基線比對。

铝塑膜凸起與鼓包

內部壓力或疊片错位會在铝塑膜表面產生可見的鼓包。這些是灾難性指標（電解液產气、隔膜失效），必须做到零漏檢。檢測方案：在電芯多個點位進行3D轮廓量測，采用保守阈值。

針孔與微穿孔

由搬運或層壓製造缺陷造成的細小穿孔。針孔是電芯生產數週後才显現的慢漏失效的最常見原因。檢測方案：在8到12 µm像素尺寸下進行高解析度成像，并在產線架构允许的情况下結合染色渗透或背光檢測。

極耳與焊接缺陷

極耳變形與错位

軟包電芯極耳（正負極）通常是铝箔與铜箔透過超声焊接固定到內部集流體上。極耳弯折、扭曲或超出公差错位會在下游引發裝配問題，并可能損害接触完整性。檢測方案：基於幾何位姿訓練的邊緣感知AI分類器，配合尺寸量測。

焊點缺陷

超声焊點必须呈現一致的晶粒結构且無气孔。表面檢測可發現可見的失效模式：焊點過小、漏焊、未完全熔合、表面污染。截面气孔則需要其他檢測方式。

極耳毛刺

極耳邊緣的金属毛刺在電芯壓力下可能刺穿隔膜，引發內部短路與熱失控。檢測方案：在5到10 µm像素尺寸下進行邊緣切線成像，專門針對毛刺幾何訓練分類器。

封裝缺陷

軟包封裝是電芯抵御電解液泄漏與水汽侵入的主要屏障。封裝缺陷是現場失效的第二大常見原因。

封裝不完全

未達到完全粘合温度的熱封區域，在颜色或紋理上與完整封裝存在視覺差異。檢測方案：基於封裝區域颜色與紋理特徵訓練的AI分類器。

封裝褶皱與折疊

即使封裝本身完整，封裝區域內的铝塑膜褶皱也會形成漏液通道。檢測方案：深度與紋理成像結合專門針對褶皱訓練的分類器。

封裝污染與電解液侵入

封裝區出現颗粒物或電解液，意味着上游存在污染事件，且幾乎必然在現場失效。檢測方案：以高召回率優先訓練的封裝區異物分類器。

超級工廠規模下的效能目標

我們看到客戶在生產中坚持的基準目標：

為什麼誤報率比漏檢率更值得關注

每個超級工廠軟包項目都在最佳化同一種權衡：在不誤報良品的前提下捕獲每一個安全關鍵缺陷（漏檢率接近0%，誤報率低於5%）。經济賬是非對稱的。一次安全漏檢可能引發數千萬美元的電動車召回。而日產100萬只電芯的產線上5%的誤報率，每天會丟弃50,000只良品電芯，按每只$80計算，每天即為$400萬的報廢損失。

在軟包電芯檢測中勝出的平台，是能够同時守住這两條目標線的平台。這通常需要組合：按缺陷類別最佳化的高解析度成像、按缺陷類別獨立的判定阈值、用以吸收生產漂移的持續学习（参見Haystack），以及針對罕見關鍵類別的合成資料生成（参見OV Auto-Defect Creator Studio）。

相機部署位置

通常以下三個檢測點能帶來最佳的"每相機檢測率"經济效益：

1. 疊片後檢測：在封裝將其鎖死之前發現铝塑膜表面缺陷。
2. 極耳焊接後檢測：關注極耳幾何、毛刺與焊接表面品質。
3. 封裝後末端檢測：關注封裝完整性、電解液侵入與最終尺寸。

省略疊片後檢測站是最常見的虚假節省。封裝內部的表面缺陷無法挽回，末端檢測也無法可靠檢出軟包內部的铝塑膜損傷。

如何起步

如需瞭解超級工廠規模AI檢測的更多內容，請参阅超級工廠電池電芯AI檢測概覽，以及電池超級工廠規模化生產的具體挑戰。
